三星LTA320WT-L16屏逆变器电路组成及原理分析

文章摘要：三星LTA320WT—L16屏逆变器主要由振荡器、调制器、功率输出及保护检测等电路组成。振荡、调制和控制部分电路主要由R0卜tM（罗姆）公司生产的单片集成电路BD9884FV组成，驱动电路由比较放大电路U101（B453630）、U201（B453630）组成。功率输出采用N沟道和P沟道组合的MOSFET功率模块BI）6P3C，输出电路由高压变压器、谐振电容等元件组成。过流、过压保护取样和比较放大电路主要由U2、U3（B453630）等电路组成。以上几部分电路全部安装在一块电路板上，实物和信号组成框图如上图、下图所示。与20英寸液晶电视中的逆变器一样，三星LTA320WT-L16屏

三星LTA320WT-L16屏逆变器电路组成及原理分析,标签：电视维修,http://www.88dzw.com

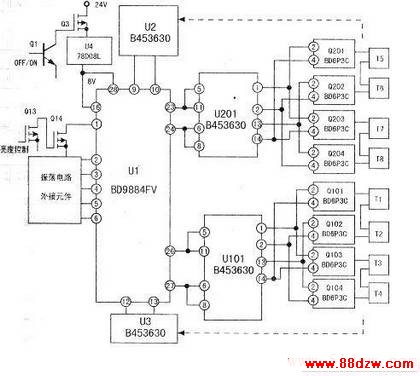

　　三星LTA320WT—L16屏逆变器主要由振荡器、调制器、功率输出及保护检测等电路组成。振荡、调制和控制部分电路主要由R0卜tM（罗姆）公司生产的单片集成电路BD9884FV组成，驱动电路由比较放大电路U101（B453630）、U201（B453630）组成。功率输出采用N沟道和P沟道组合的MOSFET功率模块BI）6P3C，输出电路由高压变压器、谐振电容等元件组成。过流、过压保护取样和比较放大电路主要由U2、U3（B453630）等电路组成。以上几部分电路全部安装在一块电路板上，实物和信号组成框图如上图、下图所示。

　　与20英寸液晶电视中的逆变器一样，三星LTA320WT-L16屏逆变器的工作状态受CPU输出的开/关机控制电压和亮度控制电压（直流电压或PWM脉冲电压）的控制。液晶电视二次开机后，CPU输出的开/关机信号、亮度控制信号和开关电源输出的+24V电压从插座CN1加到逆变器上。逆变器得电后，由集成块BD9884FV部分电路组成的振荡器开始工作，产生频率约100kHz的振荡信号。该振荡脉冲信号经集成块内部电路直接送至调制器。与此同时，亮度控制信号也直接送往调制器。将亮度信号送往调制器对振荡脉冲进行调制的目的是改变驱动脉冲占空比，实现对输出高压的调整控制改变背光灯亮度，最终实现屏的亮度调节。振荡脉冲信号经调制电路处理后以方波脉冲的形式从U1（23）、（24）、（26）、（27）脚输出。

　　U1（23）、（24）脚输出的脉冲信号分别送往U201（5）、（11）脚和（6）、（8）脚，经U201内部电路放大后从（1）、（2）、（13）、（14）脚输出至组合功率放大模块Q201～Q204。在组合功率放大模块电路中，Q201、Q202构成一组全桥架构功率输出电路，0203、Q204构成一组全桥架构功率输出电路。从L3201（5）、（11）脚和（6）、（8）脚输入的脉冲信号经组合功率放大模块Q201～Q204放大后输往变压器T5～T8，经变压器升压和并变换成正弦波脉冲信号后从变压器次级输出，然后通过接口电路加到液晶屏内部的背光灯上。

　　U1（26）、（27）脚输出的脉冲信号分别送往U101（5）、（11）脚和（6）、（8）脚，经后续电路（由 U101、Q101～QlO4、T1～T4等元件组成，其电路结构和作用与前面介绍的由 U201、Q201~Q204、T5～T8等元件组成的电路完全相同） 放大并处理后由接口电路加到背光灯上。

　　三星LTA320WT-L16屏逆变器中的过压、过流保护主要由U2（B453630）、U3（B453630）等元件组成。该电路对组合功率放大模块电路中输出端（升压和变换变压器输出端） 的电压和电流进行检测，当输出电路有元件变质、开路、短路等故障导致电路出现过流或过压时，保护电路就会启动，并通过U2（B4536301、U3（B453630）等元件组成的电路将信息传送给U1（B453630），通过U1 内部电路处理后使振荡电路停止工作。

　　从上面分析可以看出，32英寸液晶电视逆变器的电路结构和工作原理与20英寸液晶电视中的逆变器的电路结构和工作原理基本上是相同的，仍主要由振荡器、调制器、功率输出及保护检测等电路组成。只不过，大屏幕液晶电视中的逆变器驱动电路要多一些，功率输出电路的输出功率要大一些，过流、过压保护电路比小屏幕液晶电视逆变器的电路要相对复杂一些。当然，随着技术的进步，32英寸液晶电视逆变器的结构也有一些变化，特别是背光灯管采用并联型的液晶屏，其电路结构已经大为简化。但不管电路如何变化，电路的结构和基本原理是不变的。
