在实际制作中发现采用不同品牌的国产6N2其实际特性相差极大（下文再详述），从另一方面也反影出个别国产品牌器件的素质差别。

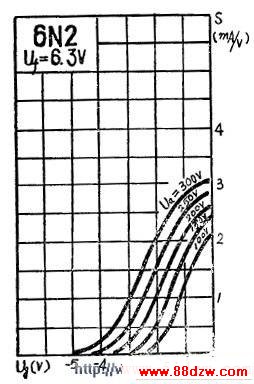

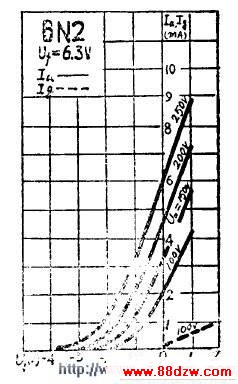

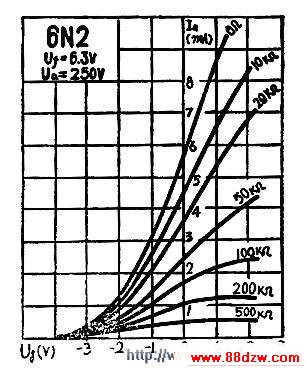

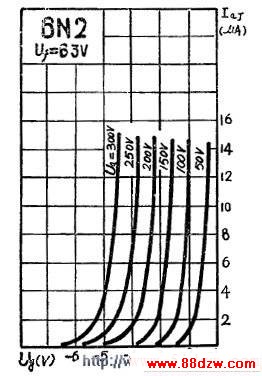

特性曲线（0） 特性曲线（1） 特性曲线（2） 特性曲线（3） 特性曲线（4）

3。采用行之有效的降噪措施：电子管的输入阻抗很高，且须对阴极加热，极易感应或引入各种交流干扰噪声，故电子管放大器的信噪比（S/N ）很难做好，对于前置放大器更是如此。目前，比较有效的降噪措施主要有：
（1 ） 用稳压电源为灯丝供电。旁热式电子管一般采用交流电源给灯丝供电。这样，由于灯丝与栅极之间寄生电容的存在，交流电对该电容充放电，便会在栅极电阻上产生电压降，导致较大的交流声。此外灯丝在正常工作温度下会发射少量的电子（尤其是灯丝两端）。这些电子飞到阴极套筒内壁，再经阴极电阻入地形成交流干扰，若阴极电容容量不大或无阴极电容，这种交流干扰就得不到有效抑制。若采用直流稳压电源，如用三端稳压块均构成的稳压电源为灯丝供电，便何避免上述原因引起的交流声，使S/N 得到明显改善。
（2 ） 降低灯丝与栅极之间的电位。若不想采用直流稳压为灯丝供电，可采用传统的方法在灯丝电源两端并联一只（50~100）Ω的线绕电位器，并将滑动臂接地，以降低灯丝与阴极之间的电位，减轻交流供电对S/N 的影响。此外，将输入级电子管的灯丝脚之一接地也可收到类似的效果。
（3 ） 给灯丝绕组的中心抽头加一定的正电压加正电压的目的是使灯丝对阴极为正电位，把灯丝发射的电子重新拉回灯丝，抑制灯丝发射电子产生的交流声。此外，在允许值内适当降低灯丝的供电电压也有一定效果。
（4 ） 改善屏极电源的滤波效果。如今，高耐压、大容量的电解电容已唾手可得，屏极电源滤波电容的容量可以用得大一点，如用220 μF 以上的。若是多级放大器，则可采用分要级退耦滤波的方法来改善屏极电源的滤波效果。要求较高的还可采用扼流圈滤波方式，直至采用稳压电源供电。
（5 ） 减小杂散电磁场对电路的干扰。电磁场干扰也是影响S/N 的主要因素，因而，高质量的前置放大器应采用电磁干扰小的电源变压器，栅极信号引线应尽量短，并使用屏蔽线。输入级电子管最好加上屏蔽罩。灯丝引线要绞合起来，并远离栅极。
（6 ） 避免地线回路的干扰接地不当的放大器。通过地线回路窜入栅极回路的各种交流干扰对S/N 的影响可能比其他因素更大，应引起高度重视。对于较为简单的放大器来说，避免地线干扰最有效的方法是采用一点接地，即输入信号与栅极电阴、阴极电阴、阴极电容的接地点焊在一点上，然后与电源滤波电容的接地点连接，再与机壳相联。对于多级放大器，可先将各级的接地点分别汇集于一点，再按从前级到后级的顺序将各级的接地点与电源地连接起来，然后再与机壳相连。与机壳相连的最佳点可能是电源地端或输入地端，究竟哪个更好一般由实验确定。
