式中，M为频率畸变系数，一般取1.1~1.26。

电子管的栅偏压可用下式求出，即：

E_g≥1+U_gm2/0.7μ

式中，U_gm2为下级所需的最大输入电压或本级的输出电压，μ为手册给定的放大系数。栅负压的绝对值一般应比输入信号电压振幅大（0.5~1）V，以免阴极发射的电子打到栅极上，出现栅流。

一般情况下，下一级的栅极电阻和本极的交流屏压可分别取：

R’_a =（5~10）R_a

U_a =（0.33~0.5）E_a

栅负压确定后，可在电子管屏极特性曲线上作出静、动态负载线，并在其工作点上求出R_i、S、μ分贝值。若R_i与上面的设定值相差很大，则R’_a应重新计算。

这时，可用下式计算出中频区的电压放大系数K_z。

K_z=μ/（1+R_i/R_g+R_i/R_a）

再根据工作点电流I_o与栅负压求出阴级自偏压电阻的值，即

R_k=E_z/I_o

由于电子管特性曲线的非线性,会导致I_a与U_g不比例的输出电流波形，产生非线性失真。此时，若用动特性曲线的线段代替表示电流的纵坐标来分析其非线性失真会更方便些，所以，这些电流值可用对应的线段来表示，线段的不对称程度，反映了非线性失真的大小。

　

　

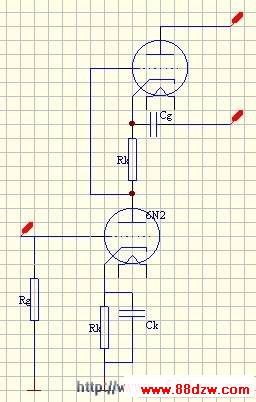

B） SRPP电压放大电路
