⒋确保阻容件有足够的散耗功率或耐压。前置放大器电子管的工作电流虽只有几个毫安，但屏极电源电压一般都在200V以上，功耗仍相当可观。故应保证电路中所用电阻的散耗功率和电容的耐压足够大。选用时，两者的取值一般应为实际功耗和所加电压的两倍以上。否则，可靠性将降低。

二、三极管前置电压放大电路的分析计算

三极管电压放大电路通常由一级或多级阻容耦合电压放大电路和阻抗变换电路组成，有的还加有负反馈电路。掌握这些基本电路的原理和计算方法，便可根据实际需要设计出种各样的前置放大器。

电压放大电路常用的有共阴极放大电路和SRPP放大电路。下面就其工作原理与计算方法两方面分别简单介绍。

A） 阻容耦合共阴极放大电路

共阴极放大电路可以由三极管或五极管构成，但五级管构成的共阴电路由于噪声较大，一般只用于后级放大器。

　

① 工作原理

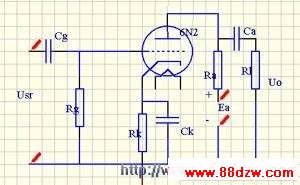

当在电子管栅极加入信号电压后，便使屏极回路产生肪动的电流i_a，i_a流经R_a时，在R_a上产生电压降U_a，这就是被放大了的信号电压。其振幅的相位变化与i_a相反。当屏压从高变低时，电容C_a放电；屏压从低变高时，电容C_a充电。充、放电电流注经R_L时，在R_L上产生的电压降U。便是电路的输出信号电压。若放大器由两级共阴电路构成，则R_L便是第二级电子管的栅极电阴R_g，输出信号电压U。将加入第二级电子管栅极作进一步的放大。

② 计算方法

作为高保真的电子管放大器，我们希望其频响尽可能宽些。电子管的低频响应主要由输入耦合电容C_g、输出耦合电容C_a及阴极旁路电容C_k决定，其中C_g与C_a取值应满足下式要求，即：

C_g（C_a）≥1/2πf_LR_g

式中，f
