    下决心设计这款胆前级的原因很简单，一个字：懒！而且是越来越懒。大把的证据：元件少，焊点少，跑腿少，冒烟之后损失少，……，最后是彻底失败的机会少！

    装配一部胆前级实为DIY 胆机的朋友们的入门首选。

一、电子管前置放大器设计要点

    电子管是一种输入阻抗高、工作电压高、容易老化的放大器件，设计制作一台够得上HI-FI 标准的电子管前置放大器要比晶体前置放大器相对难度大。设计时特别注意下面几点：

1。合理选用电子管：电子管的品种及型号很多，每种电子管都有不同的性能、结构、工作条件及使用场合，且有一定的音色差别。正因为这样，不同的电子管不能简单地互换使用。在前置放大器中，一般应选用三极管，因为三极管的线性好，噪声较小，放大倍数不会过高，用于音频放大可获得较好的综合性能和音质，电路也比较简洁。三极管型号有多种，具体选用哪种型号则应根据电路结构和增益来决定。三极管放大器的增益一般为0.6 μ左右，而其μ值大都20~100之间，故放大倍数一般不会超过70. 若电路只须一级放大，可选用μ值较高的三极管，多级放大器则以选用中μ或低μ管为宜，以求得较好的稳定性。一些欧美品牌老式电子管被媒体炒得滚热，价格连翻数番，似乎只有这些品牌的管子最靓声，其实这里包含了不少人为炒做因素。我国也有几十年生产电子管的历史经验，是世界上生产电子管的大国，管子的寿命已可达一万甚至十万小时以上，不少品牌同样被国外发烧友视为珍品。 因而在选用时应科学、理智地看待这一问题，避免人云亦云，偏听偏信。就三极管而言，国产6N1 、6N2 、6N3 、6N4 、6N6 、6N11等均是性能相当不错的管子，只要运用合理，同样可以获得非凡的音质。更何况现在网路上流行的许多国外二手管其使用性能几乎到了生命的尽头。
本次制作用管锁定在6N2，6N2是一款很优秀的音频放大管，它与12AX7 的参数基本一致，音色相近，仅灯丝接脚不同，在使用中代换12AX7也极为简便。

6N2管脚 6N2外型（上海） 6N2外型（曙光） 6N2外型（北京）

2。正确选择工作点：与晶体管一样，电子管放大器的工作点也应选择适当，才有最低的失真和较大的动态范围。由于每种电子管的特性曲线都不尽相同，因而有各自的最佳工作点。选择时应按照手册给出的特性曲线和既定的方法执行，确保电子管在动态范围内能工作于最佳状态。但音响器材被用来还原音乐的，忠于原作是它的天职，完成产品的技术规范是设计者的不二准则，但它的制造又有别于一般电器设计，在技术规范的基础上还需要产品的“艺术灵性”。

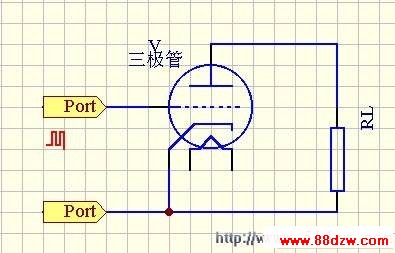

电子管的电压放大，在栅极电压有一微小的变化时，其屏极就会产生较大的变动，换言之，栅极电压对屏极电流的影响是非常大的，在栅极电路无音频信号输入时，屏流为稳定的直流，且栅压越负其屏流就越小，当栅压负到一定程度时，屏流将等于零处于截止状态，如果栅极电路中输入音频信号U时，栅极与阴极之间的电位就会不断变化，屏流也随之产生变动，在屏极电路的Rl上，除了它本身工作电源的直流压降外，还增加了一个音频交流压降，我们适当选取Rl的数值，即可得到放大的信号电压。
