2．1 首先建立会话连接
    控制设备发送会话建立连接请求(8字节)：
    0001 0A OO OO 12 01 10 OO 00

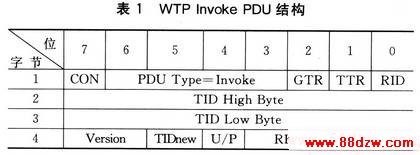

    发送数据序列中前4字节“0A 00 00 12”是WTP In—voke PDU。WTP Invoke PDU采用了固定长度格式，其结构如表1所列。

    其中，CON=0，PDU Type=0001，GTR=0，TTR=1，RID=0，故第1字节为0A；TID High Byte=00000000，故第2字节为00；TID Low Byte=00000000，故第3字节为00；Version=00，TIDnew=0，U／p=1，RES=00，TCL=10，故第4字节为12。

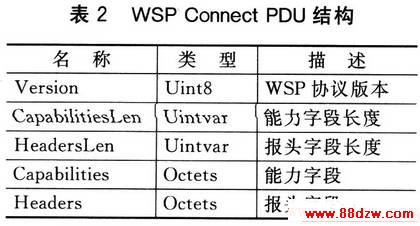

    发送数据序列中的第5到8字节“01 10 O000”是WSP协议数据单元。其中第5字节“01”是WSP会话连接Connect的代码，第6到8字节是WSP Connect PDU。WSP Connect PDU结构如表2所列。

www.88dzw.com

    第6字节“1A”是UriLen(26字节)；第7字节“10”是HeadersLen(16字节)；第8～33字节是Uri字段，URI=http：／mmsc．monternet．com／(中国移动梦网)；第34字节“BE”是ContentType的内容类型(著名域值applica—tion／vnd．wap．mms—message的代码)，即Content Type=application／vnd．wap．mms—message；第35~49字节是由3个Header组成的Headers字段，第35、36字节是第1个Header，第37、38字节是第2个Header，第39~49字节是第3个Header。
    Headerl：80 BE(Accept：application／vnd．wap．mms—message)。
    Header2：C7 80(Cashe Control：None)。
    Header3：A1是域Proxy authorization的代码，第40字节“09”是域长度(9字节)，第41字节“80”是Basic的代码，第42～44字节是User—id=wap，第46～48字节是Password=wap。
    数据字段就是紧接着发送的MMS包。
    服务器返回数据序列如下：

    返回数据中，第1～3字节是WTP Result PDU，其余为WSP协议数据单元。WTP Result PDU格式与前面相同，只是TID=8001，与WTP Invoke PDU中的TID=0001相对应。

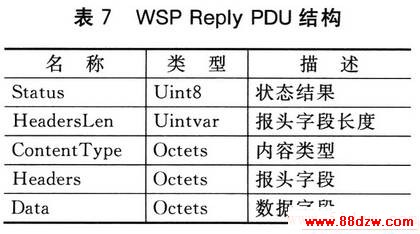

    返回数据中第4字节“04”是WSP会话响应Reply的代码，第5～173字节是WSP Reply PDU。WSP ReplyPDU结构如表7所列。

    第5字节“20”是Status编码，表示成功；第6、7字节“81 26”是Headers的长度(解码后为A6，即166个字节，从第8字节“61”到173字节“B1”)；第8～38字节是Cont—entType的域值，ContentType=application／vnd．wap．

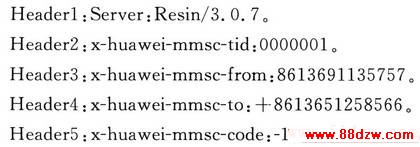

mms—message；第40～173字节是由6个Header组成的Headers字段，第40～52字节是第1个Header，第53～78字节是第2个Header，第79～111字节是第3个Header，第112～143字节是第4个Header，第144～167字节是第5个Header，第168～173字节是第6个Header。
