    其中，CON=0，PDU Type=0011，Tve／Tok=0，RES=0，RID=0，故第1字节为18；TID High Byte=00000000，故第2字节为00；TID Low Byte=00000000，故第3字节为OO。
2．3 控制设备发送WTP、WSP和MMS包
    控制设备首先发送WTP和WSP(49字节)：
0001 0E 00 01 1 2 60 1A 10 68 74 74 70 3A 2F 2F 6D 6D．．．．．．．http：／／mm
0017 73 63 2E 6D 6F 6E 74 6 5 72 6E 65 74 2E 63 6F 6D SC．monternet．com
0033 2F BE 80 BE C7 80 A1 09 80 77 61 70 00 77 61 70／．．．．．．．．wap．wap
0049 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00．．．．．．．．．．．．．．．．
    发送数据序列中，前4个字节“0E 00 01 12”是WTPInvoke PDU，后45个字节是WSP协议数据单元。
    WTP Invoke PDU同样采用了固定结构格式(如表1所列)。其中，CON=0，PDU Type=0001，GTR=1，TTR=1，RID=0，故第1字节为0E；TID High Byte=00000000，故第2字节为00；TID Low Byte=00000001，故第3字节为01；Version=00，TIDnew=0，U／P=1，RES=00，TCL=10，故第4字节为12。

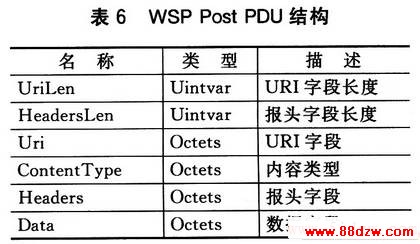

    发送数据序列中第5字节“60”是WSP方法Post的代码，第6～49字节是WSP Post PDU。WSP Post PDU结构如表6所列。

上一页  [1] [2] [3] [4]
