    Header6：Date=48 29 41 EB，以秒计算的日期，起始日期为1970—01-01。

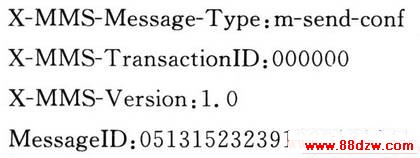

    返回数据中，第174～209字节是Data字段，其内容与MMS头内容相对应，解码后含义：


2．4 控制设备发送WTP确认完成会话
    控制设备发送WTP确认(WTP AcknowledgementPDU，3字节)：1C 00 01。
    WTP Acknowledgement PDU格式同表5。其中，CON=0，PDU Type=0011，Tve／Tok=1，RES=0，RID=0，故第l字节为1C；TID High Byte=00000000，故第2字节为00；TID Low Byte=00000001，故第3字节为01。
2．5 断开服务器连接
    如果要退出数据模式，控制设备可通过UART串口传送符号+++，BENQ23G返回命令模式，但与服务器的Socket连接并没有断开。如果要断开BENQ23G与服务器的Socket连接，则控制设备需通过UART串口发送ATH命令给BENQ23G模块。

3 结 论
    本文介绍了一种通过彩信传送图像的低成本远程监控系统。该系统采用Winbond公司的77E58单片机作为控制器，由外部报警传感器触发，控制串口摄像头捕获现场图像，封装MMS彩信，并通过控制BenQ公司的GSM／GPRS模块BENQ23G发送，同时还可以通过拨打预设号码将现场声音传送出去。

www.88dzw.com

    其中，第6字节“10”是WSP协议版本号，高4位是版本号的整数部分，低4位是版本号的小数部分，这里为V1．0；第7字节是能力字段长度，没有使用能力请求，故长度为00；第8字节是报头字段长度，没有报头，故长度为00。
    服务器返回数据如下(30字节)：
    0001 12 80 00 02 B5 C5 1 5 00 15 45 6E 63 6F 64 69 6E．．．．．．．．Encodin
    0017 67 2D 76 65 72 73 69 6F 6E 00 31 2F 32 00 00 00 g—version．1．2．．.

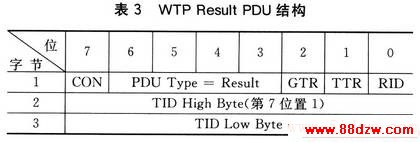

    返回数据中第1～3字节是WTP Result PDU，其余为WSP协议数据单元。WTP Result PDU采用固定长度格式，其结构如表3所列。

    其中，CON=0，PDU Type=0010，GTR=0，TTR=1，RID=O，故第1字节为12；TID High Byte=10000000，故第2字节为80；TID Low Byte=00000000，故第3字节为OO。
    返回数据中的第4字节“02”是WSP会话连接确认ConnectReply的代码；第5～30字节是WSP ConnectReplyPDU。

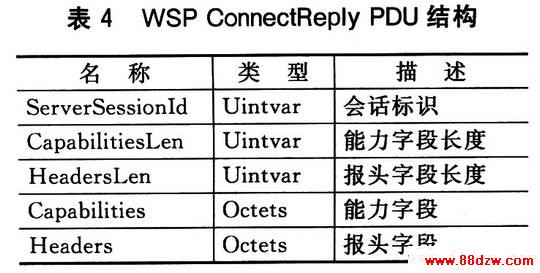

    WSP ConneetReply PDU结构如表4所列。

    第5～8字节“B5 C5 15”是会话标识；第10字节“15”是HeadersLen(21字节)，Headers是以00结束的字符串，即Encoding—version 1．2。
2．2 控制设备发送WTP确认完成会话连接

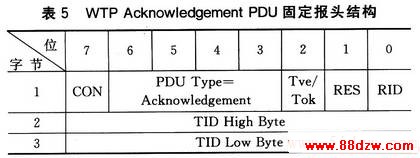

    控制设备发送WTP确认(WTP Acknowledgement，3字节)：18 00 00。WTP Acknowledgement PDU采用固定长度格式，如表5所列。
