学修空调电路板-压缩机过流检测电路原理分析与检修技巧
[09-14 10:06:26] 来源:http://www.88dzw.com 电路学习 阅读:8959次

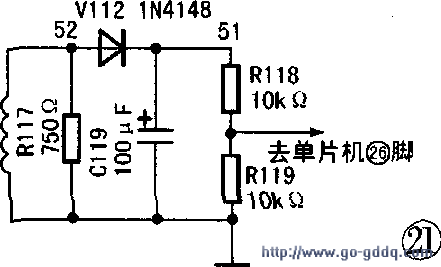

文章摘要: 图21是过流检测电路控制原理图。这是一个保护电路。电流互感器T101将压缩机的运行电流感生为交流电压,经过V112整流、C119滤波之后,再由R118、R119分压,送入单片机P63(26脚),单片机根据内部程序计算,判断压缩机运行负荷 (电流)是否超载,以便对空调器进行保护。
学修空调电路板-压缩机过流检测电路原理分析与检修技巧,标签:学习园地,http://www.88dzw.com图21是过流检测电路控制原理图。这是一个保护电路。电流互感器T101将压缩
机的运行电流感生为交流电压,经过V112整流、C119滤波之后,再由R118、R119分压,送入单片机P63(26脚),单片机根据内部程序计算,判断压缩机运行负荷 (电流)是否超载,以便对空调器进行保护。
