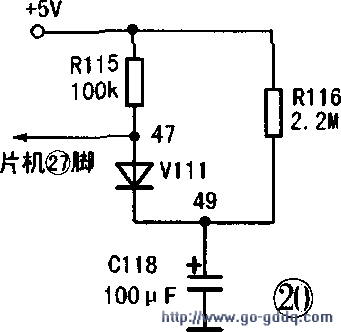

学修空调电路板-驱动电路原理分析与检修技巧,标签:学习园地,http://www.88dzw.com 图16是反相驱动器驱动电路控制原理图。本电路板所用的反相驱动器集成电路ULN2003,其内部由7个反相驱动器封装而成,分别为①~⑦脚输入对应16~⑩脚输
出。它将单片机发出的控制信号反相并放大,驱动继电器、蜂鸣器以及步进电机等。B101为蜂呜器,遥控接收信号时会发出响声。M为步进电机,带动室内机风摆摆动。K101为压缩机继电器,控制压缩机的开停。
当遥控器发出开机指令时,单片机P73(⑤脚)发出高电平信号,经过反相驱动器反相后从16脚输出低电平,继电器线圈导通,触点闭合,压缩机电源接通运转。同理,当发出“风摆”遥控指令后,单片机P12~P15(32~35脚)周期性地依次发出高电平,通过反相驱动器的⒁~⑾脚,驱动步进电机运转。当接收遥控信号时,单片机P72(⑥脚)发出一组脉冲信号,触发蜂鸣器呜叫。
若ULN2003损坏,压缩机将不运转、遥控风摆不摆动、蜂鸣器不呜叫。用万用表直流电压挡测量反相驱动器对应引脚,一边若为低电平,则另外一边必然对应高电平,否则反相驱动器损坏。
