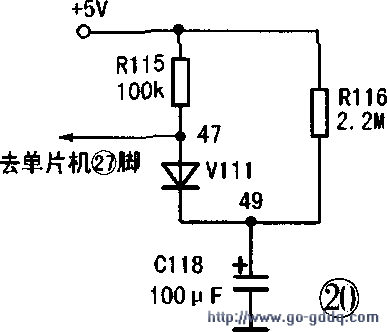

    图20是三分钟延时电路控制原理图。此电路属于保护电路，用来保证制冷管道

系统的压力平衡，使压缩机轻负荷启动，防止过载。上电时，+5V直流电源经过R115、V111给c118很快充上5V电压；当空调器断电停机之后，V111反向截止， c111只能通过R116放电，由于该放电时间常数比较大，3分钟之内c118电压不会降低到1V以下．故空调器拒绝开机。只有当停机时间超过3分钟，单片机通过27脚采集到电容的电压降到lV以下时，才能进行开机。

    若本电路出现故障，会造成无论两次开机的时间是否超过3分钟、开机时空调器压缩机均立刻运转。常见故障点是二极管或电容损坏。通电时，测量49点与GND端电压，正常情况下应为4.5V以上。
