LM4834单片电桥音频功率放大器

文章摘要：相关元件PDF下载：LM4834 LM4834是单片电桥音频功率放大器，提供直流音量控制，电桥音频功率放大器能够输出1．75w功率，带动4Ω负载，总谐波失真及噪声(THD+N)低于1．0％。从耳机／线路放大器可以输出70mW功率，带动32Ω负载，总谐波失真及噪声(THD+N)低于0．1％。LM4834的话筒前置放大级可控制音量，能够驱动1kΩ负载阻抗。LM4834采用表面封装以节省PCB板面积，具有最少的外部元件数量，能够提供高品质的输出功率。LM4834综合了直流音量控制、电桥音频功率放大器、输入话筒前置放大级等功能；此外还有两个输入话筒前置放大级，具有音量控制，能够驱动片内1kΩ阻抗。

LM4834单片电桥音频功率放大器,标签：音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

LM4834

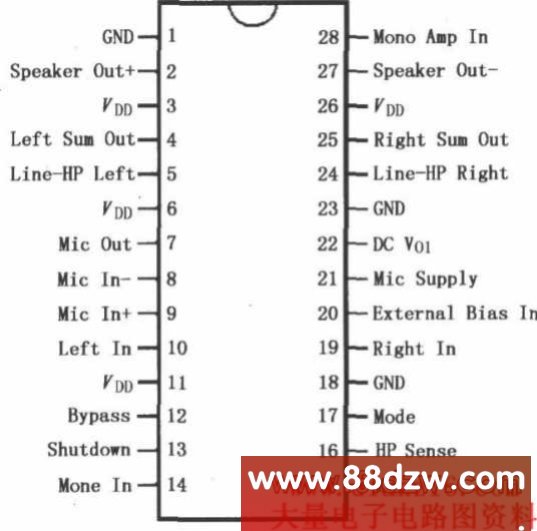

LM4834是单片电桥音频功率放大器，提供直流音量控制，电桥音频功率放大器能够输出1．75w功率，带动4Ω负载，总谐波失真及噪声(THD+N)低于1．0％。从耳机／线路放大器可以输出70mW功率，带动32Ω负载，总谐波失真及噪声(THD+N)低于0．1％。LM4834的话筒前置放大级可控制音量，能够驱动1kΩ负载阻抗。LM4834采用表面封装以节省PCB板面积，具有最少的外部元件数量，能够提供高品质的输出功率。LM4834综合了直流音量控制、电桥音频功率放大器、输入话筒前置放大级等功能；此外还有两个输入话筒前置放大级，具有音量控制，能够驱动片内1kΩ阻抗。LM4834有外部控制的低功耗关断模式和功率放大器及耳机放大器的静噪模式，使系统有了最大的灵活性，因此其性能可以充分发挥。LM4834最适用于多媒体监视器和台式计算机，其引脚排列如图所示。
