LMl876用于辅助音频功率放大电路

文章摘要：相关元件PDF下载：LM1876 如图所示为LM1876用于辅助音频功率放大电路。音频输入信号经过电位器RV、CIN、RB后加到LM1876的输入端8脚，放大后由3脚输出，经过L、R送到扬声器。RV为音量电位器，用于调节音量大小；RIN为设置放大器直流偏置工作点，同时与CIN组成输入端高通滤波器；RSN、CSN用于减小放大器频率高端的不稳定性；L、R对高频提供高阻，而对音频提供低阻通道，用于防止高频自激。

LMl876用于辅助音频功率放大电路,标签：音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

LM1876

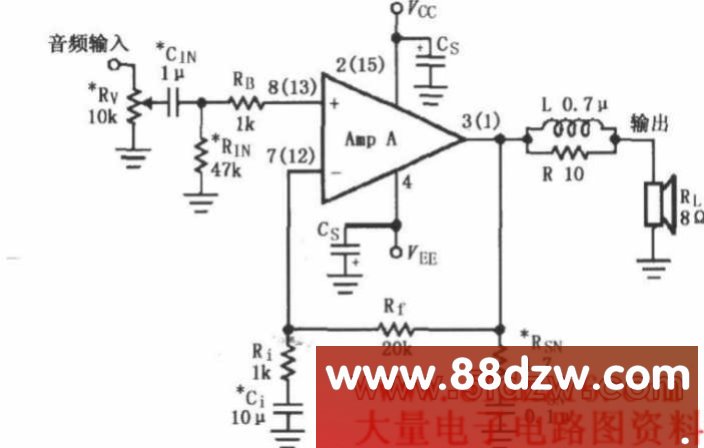

如图所示为LM1876用于辅助音频功率放大电路。音频输入信号经过电位器RV、CIN、RB后加到LM1876的输入端8脚，放大后由3脚输出，经过L、R送到扬声器。RV为音量电位器，用于调节音量大小；RIN为设置放大器直流偏置工作点，同时与CIN组成输入端高通滤波器；RSN、CSN用于减小放大器频率高端的不稳定性；L、R对高频提供高阻，而对音频提供低阻通道，用于防止高频自激。
