　　语音电路采用ISD4004芯片实现，因此对该部分电路的设计应该不困难。该部分主要是完成录音和放音，同时与单片机进行通信。ISD4004电路通过SPI口实现与单片机的连接，具体的电路如图所示。

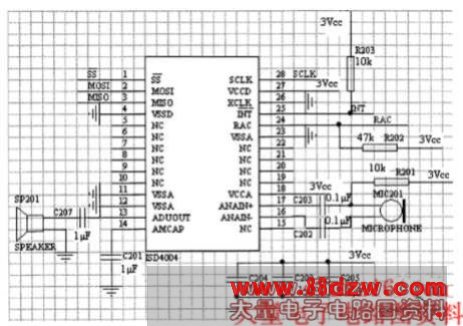

　　图 ISD4004电路图

　　由图可以看出，该电路设计很简单． ISD4004的SPI口直接与单片机的SPI口进行连接。ISD4004的ADUOUT直接与音频输出连接，在音频输出管脚上放一个电容以实现提高语音质量。ISD4004的音频输出采用差分的方式与MICPHONE进行连接。ISD4004的中断输出通过一个电阻拉高，然后与单片机进行连接。ISD4004的RAC管脚与单片机的一般I／O口进行连接，这样通过单片机来控制该管脚的状态。在图的下端有3个滤波电容，加滤波电容的目的是为了减小电源的干扰。在芯片的模拟电源和数字电源管脚端分别放一个0.1μF的电容来实现滤波，以减小输入端受到的干扰，为了进一步减小干扰，放一个22μF的电容对模拟电源端进行滤波处理。在该芯片的电源连接中，芯片的模拟电源和数字电源连在一起，在PCB布线的时候，电源之间连接的线要尽可能的短；同样模拟地和数字地也连在一起，在PCB布线的时候，地之间连接的线也要尽可能的短。
