非正弦周期信号电路的稳态计算

对于非正弦周期信号激励的稳态电路，无法用直流电路或正弦交流电路的计算方法来分析计算，而必须先把非正弦周期信号激励用傅里叶级数分解为不同频率的正弦分量之和，然后再分别计算各个频率分量激励下的电路响应。最后用叠加定理把各响应分量进行叠加获得稳态响应。其计算过程的主要步骤可分为三步：

（1）把给定的非正弦周期激励源分解为傅里叶级数表达式，即分解为直流分量与各次谐波分量之和，根据展开式各项收敛性及所需精度确定所需谐波项数；

（2）分别计算直流分量和各频率谐波分量激励下的电路响应。直流分量用直流电路分析方法，此时电感短路、电容开路；对于不同频率的正弦分量，采用正弦电路相量分析计算方法，这时需注意电路的阻抗随频率而变化，各分量单独计算时应作出对应电路图；

（3）应用叠加定理把输出响应的各谐波分量相加得到总的响应值，注意叠加前应把各谐波响应表达成时域瞬时式（因为不同频率的相量式相加是无意义的）。

下面用具体例子来说明线性电路的周期非正弦稳态分析。

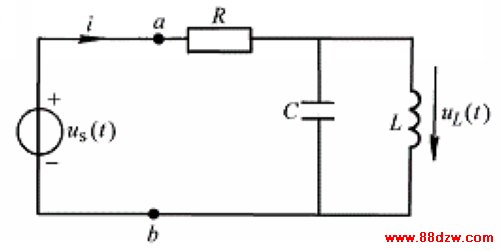

例6-2-1   电路如图6-2-1所示，已知，，，电源电压，基波角频率，试求流过电阻的电流及电感两端电压。
