利用FPGA实现HDB3编解码功能

文章摘要：摘要：HDB3(三阶高密度双极性)码具有无直流分量、低频成分少、连零个数不超过3个、便于提取时钟信号等特点。通过对HDB3编解码原理进行分析和研究，提出一种基于FPGA的HDB3编解码实现方法，给出Verilog HDL语言的实现方法和仿真波形，完成硬件电路的设计和测试，采用该方法设计的HDB3编解码器已应用于相关实验设备中。1 引言数字通信系统的某些应用可对基带信号不载波调制而直接传输，其中传输线路对码型的要求如下：信码中不宜有直流分量，低频分量应尽可能的少，码型要便于时钟信号提取。根据这些要求，ITU-T(国际电联)在G．703建议中规定，对于2 MHz、8 MHz、32 MHz速率的数字

利用FPGA实现HDB3编解码功能,标签：eda技术,eda技术实用教程,http://www.88dzw.com

　　摘要：HDB3(三阶高密度双极性)码具有无直流分量、低频成分少、连零个数不超过3个、便于提取时钟信号等特点。通过对HDB3编解码原理进行分析和研究，提出一种基于FPGA的HDB3编解码实现方法，给出Verilog HDL语言的实现方法和仿真波形，完成硬件电路的设计和测试，采用该方法设计的HDB3编解码器已应用于相关实验设备中。

　　1 引言

　　数字通信系统的某些应用可对基带信号不载波调制而直接传输，其中传输线路对码型的要求如下：信码中不宜有直流分量，低频分量应尽可能的少，码型要便于时钟信号提取。根据这些要求，ITU-T(国际电联)在G．703建议中规定，对于2 MHz、8 MHz、32 MHz速率的数字接口均采用HDB3(三阶高密度双极性)码。HDB3码具有无直流分量，低频成分少，连零个数不超过3个等特点，便于时钟信号的提取和恢复，适合在信道中直接传输。这里利用Verilog HDL语言设计用于数字通信系统中的HDB3编解码器。

　　2 HDB3编码模块设计

　　要设计一个实用的编码模块，首先要深入研究其编码规则及其特点，然后根据编码规则设计符合电路特性的编码流程。HDB3码的编码规则包括：①将消息代码变换成AMI码，AMI码的编码规则是对码流中的非“0”符号进行正负交替；②检查AMI码中的连零情况，当连零的个数小于4个时，保持AMI的形式不变；当连零的个数达到4个或超过4个时，则将非零码后的第4个“0”替换成V码，其中V码的极性与前一非零码(+1或-1)的极性保持一致，例如，前面的非零码是+1，则将V码记为+V；③完成插V操作后，检查2个相邻V码之间非零码的个数是否为偶数，若为偶数，则再将相邻2个V码中后一个V码的前一非零码后的第一个“0”变为B码，B码的极性与前一非“0”码的极性相反，同时B码后面的非“0”码极性再次进行交替变换，保证极性交替反转特性。

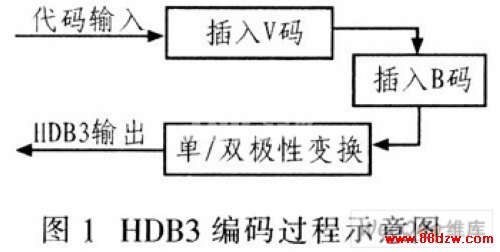

　　编码规则中出现的V码、B码只是作为标识符，最终的电路实现还是“0”和“1”这两种逻辑电平，因此需要采用二进制编码对“1”、“0”、V、B进行编码，“00”表示“0”、“0l”表示“1”，“10”表示B，“11”表示V。根据编码规则和利用FPGA实现的特点，将编码过程：首先插入V码，然后插入B码，最后是单双极性变换。如果按照编码规则的顺序设汁．应该首先进行单双极性变换，在完成插V和插B后，还需根据编码规则变换当前B码之后的非零码的极性，这需要大量的寄存器来保存当前数据的状态，导致电路非常复杂，占用大量的FPGA内部逻辑单元，实现难度大，且成本高。HDB3编码过程示意图如图1所示。

　　2．1 插入V码过程

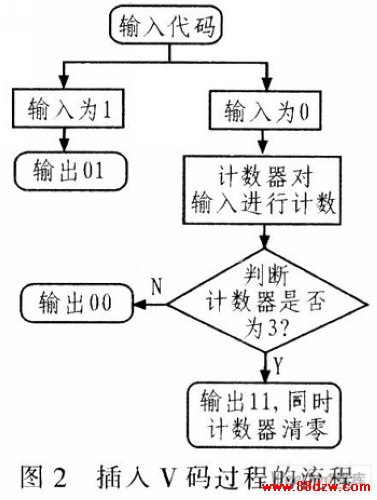

　　插入V码过程是对消息代码里的连零串进行检测，一旦出现4个连零串的时候，就把第4个“O”替换成破坏符V，其他情况下消息代码原样输出。输入的代码经插V操作后全部转换成双相码，即“0”变换成“00”，“1”变换成“01”，V变换成“ll”。图2是插入V码过程的流程，代码输入到插V模块后，如果输入是“l”，则输出为“01”，同时计数器清零；如果输入是“O”．则对输入“O”的个数进行计数，当计数器计数到第4个“O”时，输出“11”作为V码，同时计数器要清零用于下一轮检测；计数器未满4个“0”，则输出“00”。

　　2．2 插入B码过程

　　当相邻两个V码之间有偶数个非“0”码时．则把后一个V码之前的第1个非“0”码后面的“0”码变换成B码。该模块设计的难点在于插入B码的过程中涉及一个由现在事件的状态控制过去事件状态的问题，按照实时信号处理的理论，这是无法实现的，这里使用两组4位移位寄存器。采用4位移位寄存器是根据HDB3编码规则的特点确定，经插V后，连零串中的第4个“0”变成V码，代码中连零个数最多是3个，而插入B码操作是把在后一个V码之前的第1个非零码之后的“O”变换成B码，这个长度不超过3个“0”，因此只需4位寄存器就可通过判断现在的输入状态来决定是否应插入B码。图3是判断是否插入B码的流程．2组4位移位寄存器在时钟的作用下逐位将数据移出，在移位的同时还需对寄存器的最低位进行操作，即判断是否需插入B码。这部分功能的实现需设置一个检测当前V码状态的标志位firstv。
