基于FPGA 的多时钟片上网络设计

文章摘要：（1）缓冲部分或者全部到来的数据包，以及当下游开关可以用时，传送头部及紧跟的flit。（2）划分路由器核心以及路由器的频率，从而支持一个多时钟的网络设计。（3）通过仲裁器监察write_count 端口的信息，来实现支持可变化大小的数据包。在缓冲区有单独时钟域的情况时， 就需要一种有效的方式实施完整的或者空的逻辑。通过以下方式使控制信号同步：（1）发送数据包粒度作为一小部分FIFO 的空间。（2） 在一个时钟周期内， 一个连接终止之前设置flit 的尾部位。在所使用的FPGA 设计中，由于支持FIFO 的最小深度是16， 所以它适合于在虚拟直通中缓冲整个数据包。write_count 的空和满

基于FPGA 的多时钟片上网络设计,标签：eda技术,eda技术实用教程,http://www.88dzw.com

　　（1）缓冲部分或者全部到来的数据包，以及当下游开关可以用时，传送头部及紧跟的flit。

　　（2）划分路由器核心以及路由器的频率，从而支持一个多时钟的网络设计。

　　（3）通过仲裁器监察write_count 端口的信息，来实现支持可变化大小的数据包。在缓冲区有单独时钟域的情况时， 就需要一种有效的方式实施完整的或者空的逻辑。通过以下方式使控制信号同步：

　　（1）发送数据包粒度作为一小部分FIFO 的空间。

　　（2） 在一个时钟周期内， 一个连接终止之前设置flit 的尾部位。在所使用的FPGA 设计中，由于支持FIFO 的最小深度是16， 所以它适合于在虚拟直通中缓冲整个数据包。write_count 的空和满状态信号将集成在FIFO 中。在一个多数据包的缓冲区中加大存储flit 的能力，将有助于提高FIFO 的利用率。此外，获得网络的吞吐量的增益，是由于上游连续包释放缓冲区所促成的。

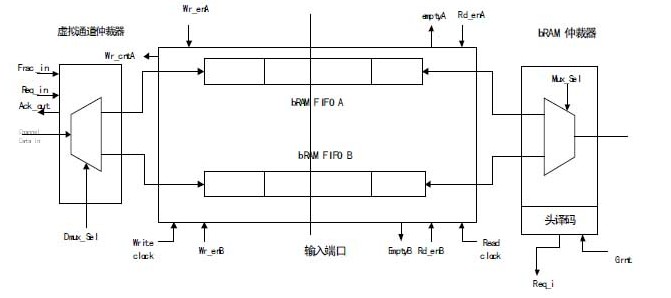

图1 输入端口设计图

　　bRAM 仲裁器： 输入端口还包含了控制逻辑作出的仲裁决定。当选择一个非空的bRAM 时， 简单的Round-robin 的方式仲裁算法将会启用。当选择bRAM时，FSM 将会送出头部flit，解码出它的目的地址，并发送相应的要求。在所设计的路由器中采用XY 路由算法将大大简化了解码器的逻辑结构。根据XY 路由算法的通行路径许可，即将释放的请求线将会减少。

　　头译码器：在XY 路由算法中，头数据片一开始往X 轴方向走，当到达X 轴所在的目标地址时，就会往Y方向走。所有紧随着的数据片将以流水线的方式跟着头数据片移动。这种简便的XY 路由算法适用于减化头解码器、交叉点矩阵以及中央仲裁器的逻辑结构。以上简化得逻辑结构将使FPGA 的芯片数显著减少。

　　2.3 交叉点矩阵

　　设计一个多路交叉点矩阵， 目的是为了减少面积的使用。而另一种设计是支持复分解虚拟通道的交叉点连接。后一种方法，产生高网络吞吐量，但要增加一个重要的复杂性开关。交叉点支持并行连接，以及被用于通过中央仲裁器支持多个信号同时请求。并非所有的交叉点连接都是使用XY 路由算法。经过逻辑优化，如图2 所示设计中实施简单的4 和2 输入多路复用器开关（分别是L、N、S、E 以及W 端口）。上述优化方案减少了交叉点面积，使其使用的切片只有32 片。因此，达到路由器面积显著减小的目的。

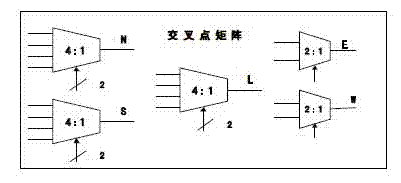

图2 交叉点矩阵

　　输入端口的分配方式将采用简单的Round-robin仲裁机制。对上一次接收过的或没有用到的端口将给予最低优先级，并排在队列的最末端。将通过以下的方式提高路由器的性能：

　　（1）降低中央仲裁器的逻辑复杂度；

　　（2）尽量集中仲裁器，以减少req/grant 信号的数量。

　　在设计中减少逻辑复杂度以及布线， 从而减少数据堵塞，达到提高性能以及减低功耗的效果。

　　3 性能分析

　　利用Virtex-4 系列中XC4VLX100-11[4]设备进行设计， 利用Xilinx ISE 8.2i 进行综合布局布线。使用ModelSim 6.1c[5]验证所设计的功能。设置了单一时钟和多时钟进行了模拟，分析多时钟片上网络的性能。由于路由器是直接连接到内核， 所以没必要考虑片与片之间的延时而去估计最高的频率。所设计是由一个路由功能模块（RFM）执行[6]，用以准确地估计工作频率，基本路由器的单机版工作频率可到达357MHz。因此8bits 通道的路由器的吞吐量最高可达2.85Gbits/s。在所设计的路由器中， 头数据片前进到下一个节点，而剩下的数据片以流水线方式流通。在计划中，网络延时仅仅与路径长度H（跳跃点数量）有关。在信道争用的情况下，网络延时L 可以用以下方式计算：
