电流断续时Flyback转换器的工作原理和基本关系

文章摘要： 如果在临界电流连续时工作，则式（3－198）仍然成立。此时，初级绕组的电流最大值为，故有临界连续负载电流： 在电感电流断续时，不仅与占空比DU，有关，而且还与负载电流I0的大小有关。假设△DU·Ts．为Is续流相对时间，由一个开关周期内铁心磁通增加量和减少量相等可得则有： 式（3 210）表明：电流断续时输出电压不仅与占空比Du有关，而且还与负载电流I。的大小有关。当占空比Du一定时，减小负载电流I。就可以使输出电压U。升高。图3－24给出了反激式转换器的外特性曲线。

电流断续时Flyback转换器的工作原理和基本关系,标签：集成电路设计,半导体集成电路,http://www.88dzw.com

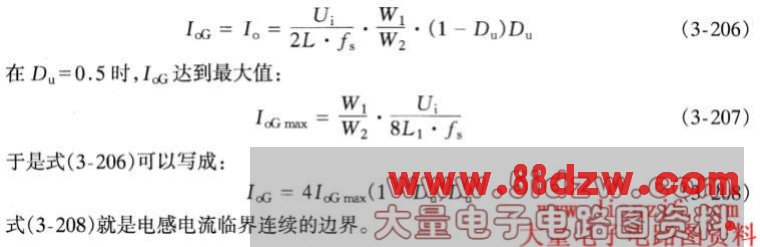

 如果在临界电流连续时工作，则式（3－198）仍然成立。此时，初级绕组的电流最大值为，故有临界连续负载电流：

     在电感电流断续时，不仅与占空比D_U，有关，而且还与负载电流I₀的大小有关。假设△D_U·T_s．为I_s续流相对时间，由一个开关周期内铁心磁通增加量和减少量相等可得则有：

     式（3 210）表明：电流断续时输出电压不仅与占空比Du有关，而且还与负载电流I。的大小有关。当占空比Du一定时，减小负载电流I。就可以使输出电压U。升高。图3－24给出了反激式转换器的外特性曲线。

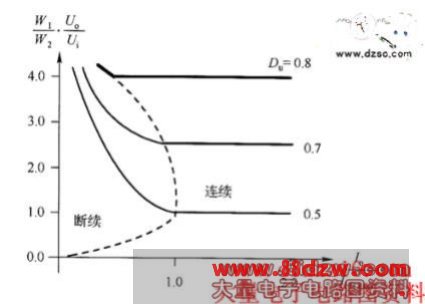

                                                                                                图3－24 反激式转换器的外特性曲线

　欢迎转载,信息来自www.88dzw.com（www.88dzw.com）开始线性增加，其增加率为：
