ZVT PWM正激式转换器的优缺点
[11-20 00:54:04] 来源:http://www.88dzw.com 集成电路 阅读:8661次
文章摘要:一。由以上的分析可知,ZVT PWM正激式转换器的优点:①主开关管的结电容可以使变压器双向磁化,但结电容一般很小,故变压器的反向磁化电流IM(-1)也很小,因此转换器的最大占空比为0.5;②主开关管是零电压开关;③辅助开关管是零电压关断,零电流开通,但是容性开通;④励磁能量和漏感能量可以全部回馈到电源中;⑤不需要加复位电路。二、该转换器的缺点:①辅助开关是容性开通,有容性开通损耗;②主开关管的电压应力很高,大于2Ui max 。有源钳位与ZVT方式的磁复性位能比较见表1,可以看出,综合性能以有源钳位技术为最佳。 欢迎转载,信息来源www.88dzw.com(www.88dzw.com
ZVT PWM正激式转换器的优缺点,标签:集成电路设计,半导体集成电路,http://www.88dzw.com一。由以上的分析可知,ZVT PWM正激式转换器的优点:
①主开关管的结电容可以使变压器双向磁化,但结电容一般很小,故变压器的反向磁化电流IM(-1)也很小,因此转换器的最大占空比为0.5;
②主开关管是零电压开关;
③辅助开关管是零电压关断,零电流开通,但是容性开通;
④励磁能量和漏感能量可以全部回馈到电源中;
⑤不需要加复位电路。
二、该转换器的缺点:
①辅助开关是容性开通,有容性开通损耗;
②主开关管的电压应力很高,大于2Ui max 。

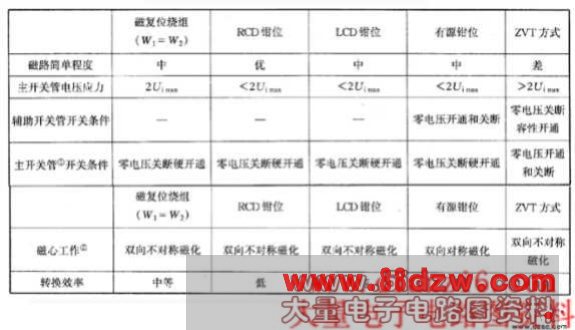

有源钳位与ZVT方式的磁复性位能比较见表1,可以看出,综合性能以有源钳位技术为最佳。
