集成逻辑门电路及应用,标签:集成电路设计,半导体集成电路,http://www.88dzw.com集成逻辑门电路的种类繁多,有反相器、与门和与非门、或门和或非门、异或门等,以下简单介绍几种 常用的门电路及应用电路。
1.集成逻辑门电路
(1)常用逻辑门电路图形符号
常用逻辑门电路图形符号见表1。
表1 常用逻辑门电路图形符号
(2)反相器与缓冲器
反相器是非门电路,74LS04是通用型六反相器,与该器件的逻辑功能且引脚排列兼容的器件有74HC04, CD4069等。74LS05也是六反相器,该器件的逻辑功能和引脚排列与74LS04相同,不同的是74LS05是集电极 开路输出(0C门),在实际使用时,必须在输出端至电源正端接上拉电阻。
缓冲器的输出与输人信号同相位,它用于改变输人输出电平及提高电路的驱动能力,74LS07是集电极开 路输出同相输出驱动器,该器件的输出高电压达30V,灌电流达40mA,与之兼容的器件有74HC07,74HCT07 等。74LS04,CD4069引脚排列图如图1所示。

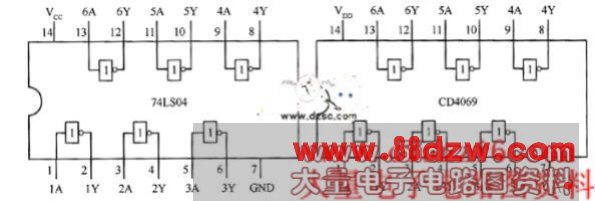

图1 74LS04,CD4069引脚排列图
(3)与门和与非门
与门和与非门种类繁多,常见的与门有2输入、3输入、4输入与门等;与非门有2输入、3输人、4输人、8输人等,常见的74LS系列(74HC系列)与门和与非门引脚排列图如图2所示。
图2 常见的74LS系列(74HC系列)与门和与非门引脚排列图
74LS08是四2输人与门,74LS00和CD4011是四2输入与非门,74LS20是双4输人与非门。
2.集成门电路的应用
(1)定时灯光提醒器
电路如图3所示,由六非门CD4069(仅用到其中两个非门,分别用IC-1和IC-2表示)和电阻、电容、 电源等组成,此电路可以在1~25分钟内预定提醒时间,使用时,利用时间标尺预定时间,打开电源开关 ,定时器绿灯亮,表示开始计时,到了预定的时间,绿灯灭,红灯亮。
电路的工作原理:当开关在开的位置时,C上的电压由0V逐渐上升,上升的速度由R1,RP和C决定,第一 个反相器的输人端的电位由电容C上的电压决定,在C上的电压比较低时,对第一个非门IC-1的输人来说 为低电平,IC-1的输出为高电平,绿灯亮,第二个非门IC-2的输出为低电平,红灯开不亮。当C上的电压 逐渐上升到高电平时,IC-1的输出为低电平,绿灯灭,IC-2的输出为高电平,红灯亮。使用时,提醒时 间的长短是通过调整电位器RP的阻值设置的,RP越大,C上的电压上升的速度越慢,等待的时间越长,理 论上提醒时间为0.69(R1+RP)C,由于
图3 定时灯光提醒器电路
采用普通大容量的电解电容,误奉较大,根据实践经验,当RP=20kΩ时,等待的时间约为1分钟,当RP= 1MΩ时,等待的时间约为40分钟。
(2)定时声音提醒器
由四2输入与非门CD4011构成定时声音提醒器,电路如图4所示。CD4011的4个与非门分别用IC1-1,ICl -2,IC1-3,IC-4表示,其中,IC1-1,R1,C1,RP组成定时器电路,IC1-2,lCl-3,R2,C2组成音频 振荡器,IC14起隔离缓冲、反相作用,SA1为电源开关,SA2为定时开关。
