中规模组合逻辑电路集成译码器,标签:集成电路设计,半导体集成电路,http://www.88dzw.com74LS247功能表 图3 74LS247引脚图
表2和图3分别示出七段译码器74LS247(共阳接法)的功能表和引脚图。A3,A2,A1,A0是8421BCD码的4位 输人信号,a,b,c,d,e,f,g是七段译码输出信号,LT,RBI,BI为控制端。
灯测试输人端LT:当LT=0,BI=1时,无论A3~A0为何种状态,a,b,c,d,e,f,g的状态均为0,数码管七段 全亮,显示“8”字形,用以检查七段显示器各字段是否能正常工作。
灭零输入端RBI:当RBI=0时,且LT=1,BI=0时,若A3~A0的状态均为0,则所有光段均灭,在数字显 示中用以熄灭不必要的0。例如,显示0021,21前面的两个0是多余的,可以通过在对应位加灭零信号 (RBI=0)的方法去掉多余的零。
图4 74LS247和半导体数码管的连接图
灭灯输人/灭零输出端BI:当BI=0时,无论LT,RBI及数码输人A3~A0状态如何,输出a,b,c,d,e,f,g均 为1,七段全灭,不显示数字;当BI=1时,显示译码器正常工作。

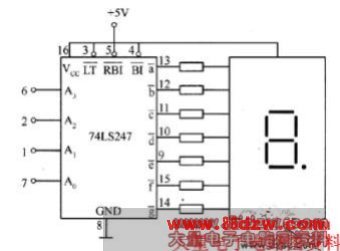

图4所示为74LS247和共阳极TLR0501HRA半导体数码管连接图。
