  在多路数据传送过程中,能够根据需要将其中一路挑选出来作为输出的电路,称为数据选择器,也称为多路选择器或多路开关。下面以8选1数据选择器74LS151为例说明其工作原理。

  74LS151是一种典型的集成数据选择器,其逻辑图和引脚图如图1所示,它有3个地址输人端A2A1AO,可选择DO~D78个数据,G是输人使能端,低电平有效。有两个互补输出端:同相输出端Y和反相输出端W=Y,功能表见表1。

  表1 74LS151的功能表

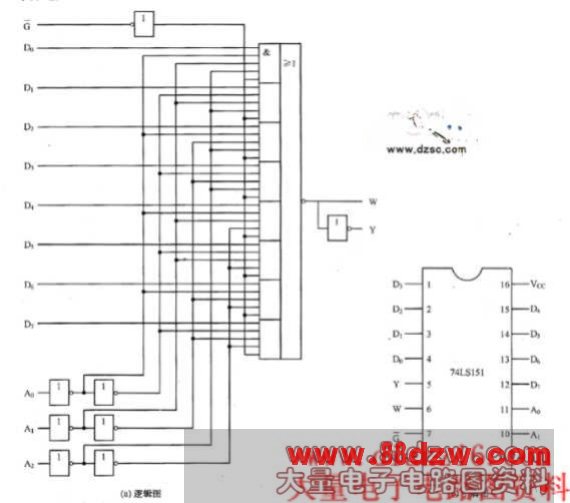

图1 74LS15l逻辑图和引脚图
