　　采用差热分析仪测定微晶材料的晶化温度Tx和居里温度Tc;用D-5X射线衍射仪测定材料的晶化相以及晶化度。

　　四.材料研制结果

　　1. 成份与材料特性关系

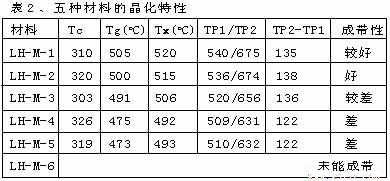

　　在Fe基非晶添加Cu主要利用其在铁中的不可溶性、在热处理中首先析出，形成微晶体的晶核，添加Nb Mo V等元素，有利于提高非晶体的晶化温度，一旦析出α-Fe(Si)晶体时，在其周围形成富Nb、Mo等元素的高晶化温度的非晶相，从而抑制了 -Fe(Si)微晶相的长大。为此我们配制了六种不同的Mo、Nb、V的加入量，其晶化特性为表2。

　　

　　由六种合金成份测得的热差分析，反映出Fe基微晶材料在其晶化过程中的一些特点：

　　(1) 含Nb量高有利于提高非晶态的晶化温度，加Mo其次、加V较差。

　　(2) 合金中加Nb、加Mo有利拉开晶化过程Fe峰和FeB峰间距，加V较差。拉开这两个峰鉴定间距，是形成优异磁性能微晶材料的关键。

　　(3) 加Nb、加Mo较易成带，加V合金制带较困难，必须同时添加Mo或Nb才能成带。

　　上述成带的五种合金都具有较好的软磁性能，前三种合金的性能较佳，矫顽力较低，且热处理较易控制。从制带成材率、磁性能高低、热处理性能一致性及材料的价格因素等全面衡量，选取定LH-M-2号合金。

　　2. 所用合金性能

　　从表3、图2、图3、图4、图5的常规磁特性参数中，可以看出本合金具有极佳的高频特性，某些性能指标在当前国内外资料报道上还未见到，如

　　

=27.13W/kg，

　　

=63W/kg。

　　

　　

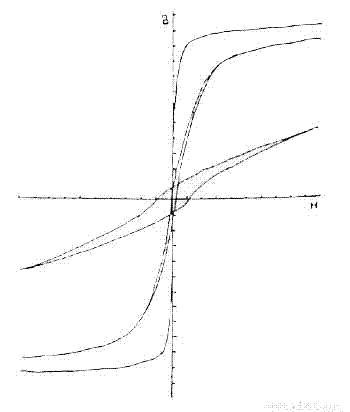

  图2 本合金退火后回线

　　

　　图3 本合金经横磁场处理后回线

　　

　　图4 本合金p~f曲线

　　

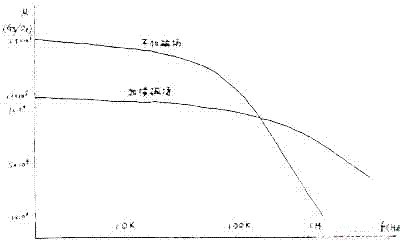

　　图5 本合金 ~f曲线

　　五.材料应用情况

　　本材料应用在DBN-1型霓虹灯电子镇流器上。

　　DBN-1型电子镇流器电路图
