　　要得到一稳定的电压源，就必须保持LC为一恒定的常数即：

。

　　从公式可以看出，在谐振电容一定时，要求电感L也必须是个定值，而且还要有良好的温度特性。这时因为在高频下工作，极易发热而影响合金性能。也就是说，在原电子镇流器的工作温度范围内，它的磁参数始终是一个变量，这就对其所对应的各元件始终处于一个不固定的频率下工作，产生一系列的恶性循环，而在这一点上铁基非晶则显示了极大的优势，可以提高各元件的使用寿命等。

　　3. 动态测试

　　将铁芯直接装到DBN-1型电子镇流器上进行试验，并与其原有的铁氧体作比较，结果如下：

　　

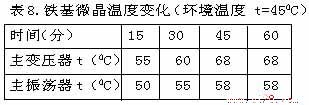

　　a. 常温下变压器的温度变化情况

　　b.高温度情况下变压器的温度变化情况

　　从上面的温度变化情况来看，它将合电子镇流器的使用要求。

　　c.输出功率情况

　　在同样的负载情况下，测得铁氧体的输出功率为130W，而铁基微晶铁芯则为150W，比其多15%，也就是说，在相同的情况下，可以接长其灯管长度，达到节省目的。

　　d.各变压器输出波形

　　铁氧体由于其电感的变化其输出波形的周期有一变化过程，而铁基微晶铁芯则没有这一情况。

　　六.结论

　　1. 通过今年来的研究，研制成功一种磁性优越、非晶形成能力较好、热处理工艺稳定的铁基微晶材料。

　　2. 研制的新材料初始导磁率△

=13万，Hc=0.005Oe， =63w/kg，

　　△μ/μ ≤5%。

　　3. 研制的铁基微晶材料能满足电子镇流器的使用要求，其性能优越，达到国内先进水平。

4.在电子镇流器中的应用其性能稳定性好、输出功率大，提高了电子镇流器的利用率。
