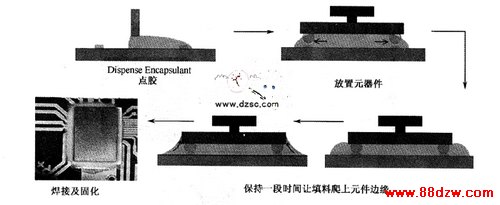

　　非流动性底部填充工艺流程如图1所示，其特点是将底部填充材料在晶片贴装之前点涂在基板上，然后 在其上贴装元件，在回流焊接炉内同时完成焊接和填料固化。

图1 非流动性底部填充工艺流程图

　　非流动底部填充工艺与传统底部填充工艺相比的优点是：

　　·取消了底部填充工艺，使点胶设备变得简单，无须精确的点胶位置控制，点胶设备无须加热和温度控制 系统。

　　·移除了助焊剂工艺，降低了循环时间，提高了产能。

　　·焊点被胶水完全包围与空气隔绝，回流焊接环境中不需要氮气。

　　·无须考虑助焊剂与胶水的兼容性问题。

　　但是该工艺也有其局限性，表现在：

　　·工艺步骤和传统工艺一样多，都需要点胶。

　　·在贴装过程中，会在填料中产生气泡和空洞，特别是大的阵列元件容易产生气泡。

　　·此类填充材料由于没有填料颗粒，热膨胀系数CTE大，60～120 PPM/℃，在热循环测试中表现出较低的 可靠性。

　　·由于液态填料的特性，元件会受到浮力的作用，在大元件上表现更明显，在贴装过程中要求降低贴装速 度。

　　·由于要求焊接必须在胶水固化之前完成，而导致回流焊接工艺窗口变小，实际操作起来难度较大，良品 率有时低过50％。

　　由于没有应用助焊剂，要求非流动性的底部填充材料能够代替助焊剂的功能，对焊接面有良好的润湿效果。其固化温度曲线和一般的SMT焊接温度曲线要有良好的兼容性，以获得较宽的工艺窗 口。材料选择不好，工艺控制不当，往往会出现填料不能完全圃化，或电气开路等问题。

　　工艺控制重点：

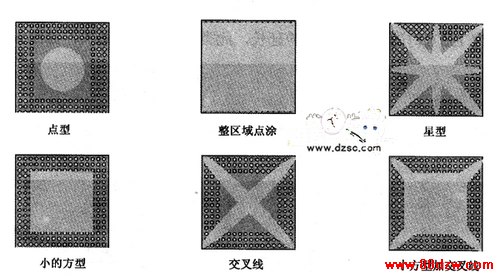

　　胶量的计算和控制和上面所介绍的底部填充工艺一样，胶点的形状是点胶工艺控制的重点之一。胶点的形 状有多种，如点型、单线、交叉线或星型和整区域点涂等，主要根据倒装晶片的尺寸大小、形状及焊球的布 局而定。点型主要应用于小元件的装配，将胶点涂在元件位置的中间。单线则适合较小的方型元件，而交叉 线或星型则适合较大的元件，以供给足够的填料到四角焊球，如图2所示。胶点形状不恰当会带来气泡，或 者填料流动不充分。

图2 胶点形状图

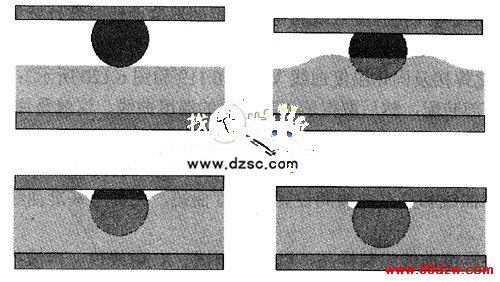

　　贴装过程也需要仔细控制，此时要求使用较低的贴装速度，让填料润湿焊球，焊球接触焊盘后需要保持30 ～50 ms，让填料自动爬至倒装晶片四侧，这样元件被胶水“拉”住在贴装位置而不致漂浮在胶水上发生移 动。贴装的压力控制在150～3009。在此贴装过程中会不可避免地带进气泡，这是因为液体填料表面张力的 作用，在焊球接触填料到其接触焊盘过程中，焊球不能被完全润湿，以至在其周围有空气的存在而最终被封 入填料中，如图3所示，但此类气泡往往在回流焊接过程中消失。

图3 气泡在贴装过程中被封入

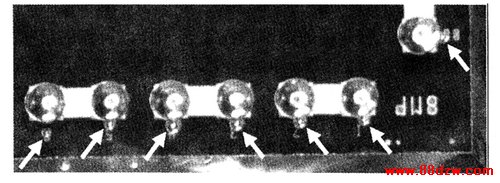

　　我们可以用玻璃片观察到贴装过程带入的气泡。将胶水点涂在玻璃片上，然后将玻璃片防灾基板上，利用 贴片机自动贴装元件在玻璃片上，取下玻璃片，将其连同元件一起翻转过来，放在显微镜下可以观察到焊球 周围的气泡，如图4所示。

图4 用玻璃片观察到焊球周围的气泡

　　在加热温度155℃时随着加热时间的延长，此类气泡会逐渐消失，如图5所示。
