电源工作状态指示电路
[09-14 00:17:48] 来源:http://www.88dzw.com 光电应用 阅读:8636次
文章摘要:如图所示电路中,LED-R作电源指示,LED-G作负载HL(灯)工作状态指示。当220V交流市电正常时,LED-R发红光。闭合开关S时,HL发光, LED-G发绿光,由于此时LED-R也发光,故S闭合时双色LED发橘红色光。
电源工作状态指示电路,标签:电路设计,http://www.88dzw.com

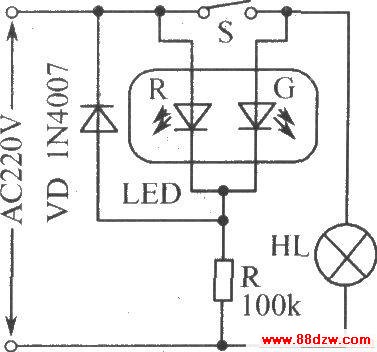

如图所示电路中,LED-R作电源指示,LED-G作负载HL(灯)工作状态指示。当220V交流市电正常时,LED-R发红光。闭合开关S时,HL发光, LED-G发绿光,由于此时LED-R也发光,故S闭合时双色LED发橘红色光。
Tag:光电应用,电路设计,家电维修 - 单元电路介绍 - 光电应用
