NE555构成的超声波液位指示电路
[10-10 20:38:44] 来源:http://www.88dzw.com 传感器 阅读:8224次
文章摘要: 如图所示为超声波液位指示电路。该电路由超声波发射电路和接收电路组成。 超声波发射电路由555、R1、W1、C1和超声波发射头UCM40T组成。超声波接收电路由与发射头相匹配的接收头UCM40R、级联放大器BG1和BG2、检测电路组成。当液面接近接收头时,电压表偏转角增大,且液面离得越近,对应的偏转角越大。由于超声波具有不受被测液体的浓度和导电性能影响的特性,因此本电路要比一般的接触式液位显示电路要优越,精度会更高。
NE555构成的超声波液位指示电路,标签:传感器原理,电路设计,http://www.88dzw.com

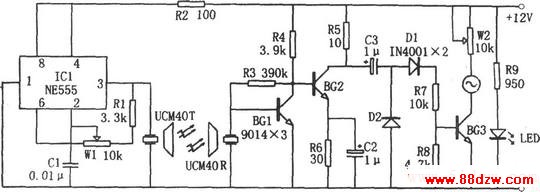

如图所示为超声波液位指示电路。该电路由超声波发射电路和接收电路组成。
超声波发射电路由555、R1、W1、C1和超声波发射头UCM40T组成。超声波接收电路由与发射头相匹配的接收头UCM40R、级联放大器BG1和BG2、检测电路组成。当液面接近接收头时,电压表偏转角增大,且液面离得越近,对应的偏转角越大。
由于超声波具有不受被测液体的浓度和导电性能影响的特性,因此本电路要比一般的接触式液位显示电路要优越,精度会更高。
