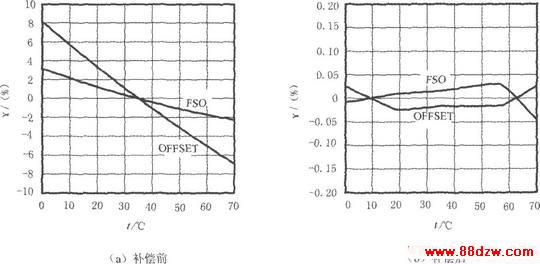

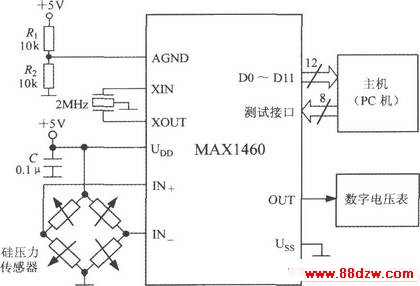

由MAX1460和硅压力传感器构成压力检测系统的电路如图所示。系统采用 5V电源供电，晶振频率为2MHz。由R1和R2组成电源分压器，模拟地(AGND)就接在电源的中点上。C为电源退耦电容。主机可采用PC，由主机首先对MAX1460进行测试并接收MAX1460输出的12位并行数据，然后把测试系统移出，MAX1460就与被测试后的传感器 构成一个高精度智能化压力检测系统，其转换速率为15次/秒，测量误差小于±0．1％。例如， 用MAX1460对NPH8—100—EH型硅压力传感器进行补偿前后的传感器误差曲线，分别如图(a)、(b)所示。图中的FSO表示满量程，OFFSET表示失调，γ表示满量程时的相对误差。不难看出，经过补偿后的传感器误差整整降低了两个数量级。
