简易的超声波干扰探测仪(基于DSP和模糊逻辑技术的超声波干扰探测

文章摘要： 一些简易的超声波干扰探测仪并不需要配μP，具体电路如图所示。将SEL40k端接地时，可由400kHz压电陶瓷振荡器产生时钟信号。C2和C3为振荡电容，电容量可取100pF。灵敏度编程信号可通过小型直拨开关来设定。从主控制端输出的ALARM报警信号直接送给控制电路。LED为发光二极管，R1为限流电阻。

简易的超声波干扰探测仪(基于DSP和模糊逻辑技术的超声波干扰探测,标签：传感器原理,电路设计,http://www.88dzw.com

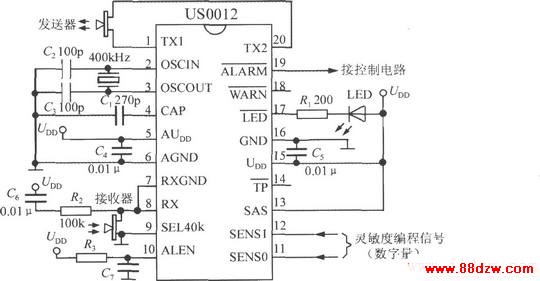

一些简易的超声波干扰探测仪并不需要配μP，具体电路如图所示。将SEL40k端接地时，可由400kHz压电陶瓷振荡器产生时钟信号。C2和C3为振荡电容，电容量可取100pF。灵敏度编程信号可通过小型直拨开关来设定。从主控制端输出的ALARM报警信号直接送给控制电路。LED为发光二极管，R1为限流电阻。
