由热电偶冷端温度补偿及转换器MAX6675构成的测温系统电路框图
[10-10 20:38:44] 来源:http://www.88dzw.com 传感器 阅读:8376次
文章摘要: 由MAX6675构成的测温系统电路框图如图所示。K型热电偶接在MAX6675的T 、T-端,热电偶的冷端接地。主机选用8051单片机,MAX6675作为从机,从8051的P1.1端口给MAX6675发送串行时钟,P1.0端口用来接收MAX6675输出的温度数据。P1.2端口输出的低电平将CS置0。系统配有5位共阴极LED数码管,将小数点定在十位后边,即可测量0~ 1024oC的温度,分辨力为0.1℃。P0口用来分别接译码驱动器CD4511和位驱动器74LS154。P1.3端口通过声光报警电路接扬声器,当热电偶出现开路故障时,扬声器发出报警声。P2口接4×4键盘。
由热电偶冷端温度补偿及转换器MAX6675构成的测温系统电路框图,标签:传感器原理,电路设计,http://www.88dzw.com

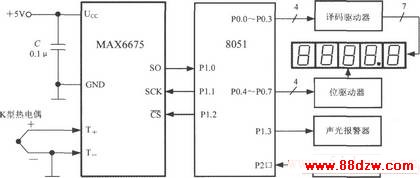

由MAX6675构成的测温系统电路框图如图所示。K型热电偶接在MAX6675的T 、T-端,热电偶的冷端接地。主机选用8051单片机,MAX6675作为从机,从8051的P1.1端口给MAX6675发送串行时钟,P1.0端口用来接收MAX6675输出的温度数据。P1.2端口输出的低电平将CS置0。系统配有5位共阴极LED数码管,将小数点定在十位后边,即可测量0~ 1024oC的温度,分辨力为0.1℃。P0口用来分别接译码驱动器CD4511和位驱动器74LS154。P1.3端口通过声光报警电路接扬声器,当热电偶出现开路故障时,扬声器发出报警声。P2口接4×4键盘。
Tag:传感器,传感器原理,电路设计,家电维修 - 单元电路介绍 - 传感器
