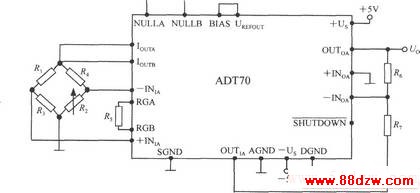

ADT70在电阻应变仪中的应用电路如图所示。测量电桥由温度补偿片R1、测量应变片R2、无感线绕电阻R3和R4组成,它们的标称值均为1kΩ。桥路工作电流由IOUTA和IOUTB端提供,通过每个桥臂的电流为1mA。不受外力时预先把电桥调平衡。当试件受到外力而产生形变时,测量应变片的电阻值发生变化,使电桥失去平衡,从电桥对角线上就输出微弱的电压信号△u,有公式:
式中,E为供桥电压。△u经过A1和A2两级放大后,获得输出电压,送至数字电压表。应变仪的总增益及仪表的标定,可通过调节R5、R6和R7的电阻值来设定,最终使数字电压表直接显示应变值。考虑到各桥臂电阻有一定的偏差,另外受接触电阻和引线电阻的影响,均会导致电桥的原始状态不平衡,产生初始输出电压,实际应用时还应在测量电桥中增加电阻调平衡电路。
