文章摘要： 由US0012和μP构成超声波干扰探测系统的电路如图所示。将SEL40k端接高电平时，选择40kHz时钟频率。利用μP可完成下述任务：第一，给US0012提供40kHz的时钟频率；第二，设定US0012的灵敏度；第三，接收US0012发出的报警信号并通过控制器执行相应的动作。US0012适配由40kHz超声波发送器与接收器构成的传感器。将传感器安装在一根立柱的顶端，可以增加覆盖面积。不接外部输入放大器时车辆内部的有效探测距离可达35m。C1为CAP端的电容，取C1=270pF时选择中高挡灵敏度。C2和C3均为电源退耦电容。前置放大器的偏置电路由C4和R1组成。接收器到RX端的引线宜采用屏蔽线

配μP的超声波干扰探测系统(基于DSP和模糊逻辑技术的超声波干扰,标签：传感器原理,电路设计,http://www.88dzw.com

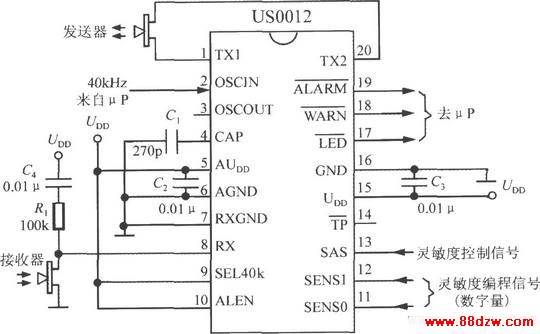

由US0012和μP构成超声波干扰探测系统的电路如图所示。将SEL40k端接高电平时，选择40kHz时钟频率。利用μP可完成下述任务：第一，给US0012提供40kHz的时钟频率；第二，设定US0012的灵敏度；第三，接收US0012发出的报警信号并通过控制器执行相应的动作。US0012适配由40kHz超声波发送器与接收器构成的传感器。将传感器安装在一根立柱的顶端，可以增加覆盖面积。不接外部输入放大器时车辆内部的有效探测距离可达35m。C1为CAP端的电容，取C1=270pF时选择中高挡灵敏度。C2和C3均为电源退耦电容。前置放大器的偏置电路由C4和R1组成。接收器到RX端的引线宜采用屏蔽线，将屏蔽层接RXGND端。为避免因探测到强干扰而损坏芯片，必要时可在输入引脚接上双向限幅二极管，起过压保护作用。
