　　AOC56A1125一33是一块彩色显示器单片微电脑集成电路，在国产和进口品牌彩色显示器上应用较多，如同方系列等。

1.功能特点

　　AOC56A1125一33集成电路内部主要由时钟振荡电路、复位控制电路、存储器电路、I(2)C总线控制电路、S校正控制电路、指示灯控制电路、静噪控制电路、开机/待机控制电路、行与场同步信号处理电路、旋转控制电路、X射线检测信号处理电路，以及其他一些附属功能电路等组成。

2.引脚功能及数据

　　AOC56A1125一33集成电路采用40脚双列直插式封装，其引脚功能及数据见表1所列。

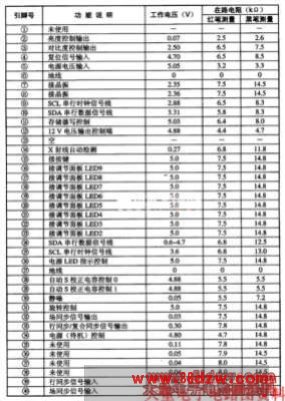

 　　表1 AOC56A1125一33集成电路的引脚功能及数据
