风扇单片微电脑集成电路图,标签:电路图讲解,电路图练习,http://www.88dzw.comBA3102是日本东洋公司生产的风扇单片微电脑集成电路,广泛应用于各种类型风扇的程序控制电路之中.
BA3102集成电路采用18脚双列直插式封装,其引脚功能及数据见表1所列 ,典型应用电路如图1所示。

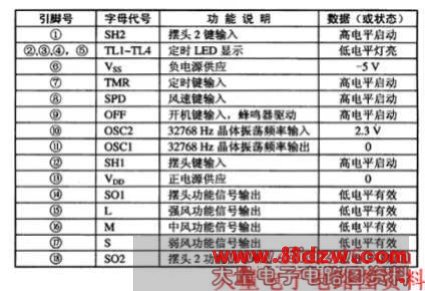

表1 BA3102集成电路的引脚功能及数据

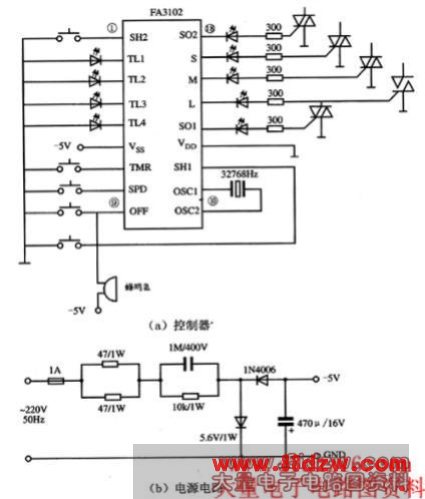

图1 BA3102集成电路的典型应用电路
