CHO4T1218单片微电脑集成电路图,标签:电路图讲解,电路图练习,http://www.88dzw.comCHO4T1218是一块单片微电脑集成电路,广泛应用于长虹、东芝等系列数码彩色电视机中。
1.功能特点
CHO4T1218集成电路内部主要由中央处理器 (CPU)、时钟振荡电路、复位控制电路、键指令信号译鸦电路、I(2)C总线控制电路、遥控指令信号处理电路、屏幕显示字符产生及处理电路、待棚开机控制电路、TV/AV控制电路、重低音控制电路、白平衡控制电路,以及其他一些控制和辅助功能电路等组成,其内电路方框图及引脚功能与信号流向如图1所示。

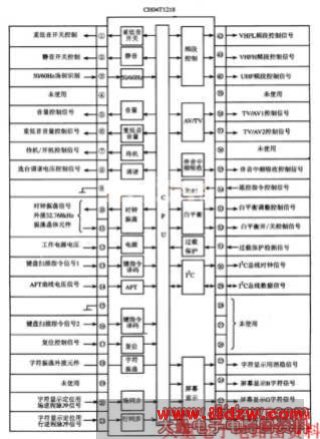

图1 CHO4T1218集成电路的内电路方框图及引脚功能与信号流向
2.引脚功能及数据
CHO4T1218集成电路用42脚双列式封装,其引脚功能见图1,其引脚字母代号及数拥见表1所示。

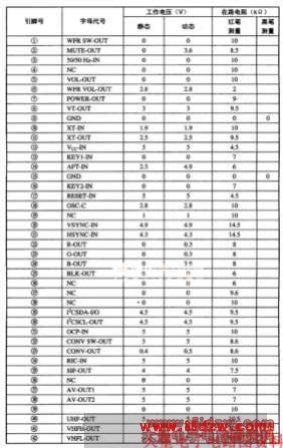

表1 CHO4T1218集成电路的引脚字母代号及数据
