HT0406单片微电脑集成电路图
[04-06 03:17:40] 来源:http://www.88dzw.com 单片机电路图 阅读:8344次
文章摘要:CHTO406是一块单片微电脑集成电路,广泛应用于康佳系列数码彩色电视机中。CHT0406集成电路采用42脚双列直插式封装,其内电路方框图及引脚功能与信号流向如图1所示,其引脚字母代号及数据见表1所列。图1 CHT0406集成电路的内电路方框图及引脚功能与信号流向表1 CHT0406集成电路的引脚字母代号及数据
HT0406单片微电脑集成电路图,标签:电路图讲解,电路图练习,http://www.88dzw.comCHTO406是一块单片微电脑集成电路,广泛应用于康佳系列数码彩色电视机中。
CHT0406集成电路采用42脚双列直插式封装,其内电路方框图及引脚功能与信号流向如图1所示,其引脚字母代号及数据见表1所列。
图1 CHT0406集成电路的内电路方框图及引脚功能与信号流向

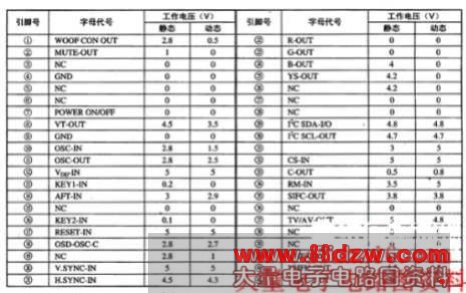

表1 CHT0406集成电路的引脚字母代号及数据
