BA8201吊扇单片微电脑集成电路图
[04-06 03:17:40] 来源:http://www.88dzw.com 单片机电路图 阅读:8368次
文章摘要:BA8201是日本东洋公司生产的吊扇单片微电脑集成电路,广泛应用于各种类型的吊扇程序控制电路中。BA8201集成电路采用16脚双列直插式塑料封装,其引脚功能及数据见表1所列,典型应用电路如图1所示。表1 BA8201集成电路的引脚功能及数据图1 BA8201集成电路的典型应用电路
BA8201吊扇单片微电脑集成电路图,标签:电路图讲解,电路图练习,http://www.88dzw.comBA8201是日本东洋公司生产的吊扇单片微电脑集成电路,广泛应用于各种类型的吊扇程序控制电路中。
BA8201集成电路采用16脚双列直插式塑料封装,其引脚功能及数据见表1所列,典型应用电路如图1所示。

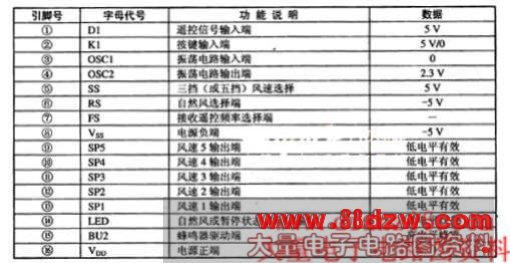

表1 BA8201集成电路的引脚功能及数据

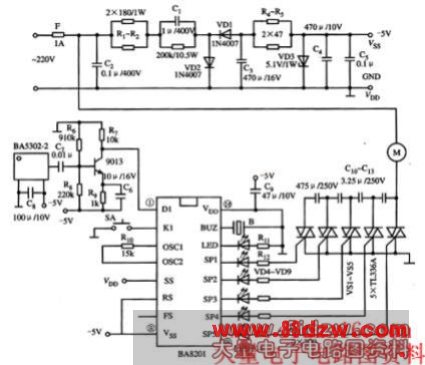

图1 BA8201集成电路的典型应用电路
