   （式1-2-13）

与电容元件一样，电感元件也是记忆元件。电感元件的磁场储能为：

 （式1-2-14）

电阻R、电容C、电感L是电路中三个最基本的无源元件。下面介绍有源元件。



四、独立电源元件

实际电路中一般均有电源，电源可以是各种电池、发电机、电子电源，也可以是微小的电信号。在电路分析中，根据电源的不同特性，可建立两种不同的表征电源元件的电路模型：一种是理想电压源，另一种是理想电流源。



（1）理想电压源

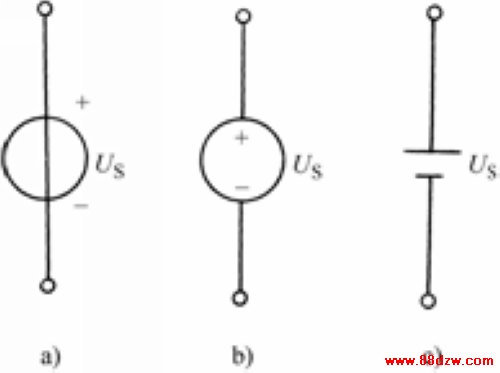

图1-2-4表示出了理想电压源的三种符号，图为我国教材常用符号，图为英美教材常用符号，图为电池组符号。本书采用图符号。代表电压源从正极到负极的电压降落为伏，代表电压源从负极到正极的电位升高为伏。
