文章摘要:受控量与控制量成比例关系的受控源称为线性受控源,否则,称为非线性受控源。晶体管、运算放大器、变压器等实际元器件可用含受控源的电路模型表征。例如图1-2-11所示的三极管,其小信号电路模型为1-2-11所示的电流控制的电流源。总之,在分析电子线路时常常用到受控源。 图1-2-11 例1-2-1 图1-2-12所示的电路中,已知独立电压源,, ,,试求为多少? 图1-2-12 例1-2-1附图 解:根据欧姆定律得: 上一页 [1] [2] [3] [4] [5] [6] [7] [8]
实际电路与电路模型-电路元件,标签:电子电路基础,模拟电路基础,http://www.88dzw.com受控量与控制量成比例关系的受控源称为线性受控源,否则,称为非线性受控源。
晶体管、运算放大器、变压器等实际元器件可用含受控源的电路模型表征。例如图1-2-11所示的三极管,其小信号电路模型为1-2-11所示的电流控制的电流源。总之,在分析电子线路时常常用到受控源。

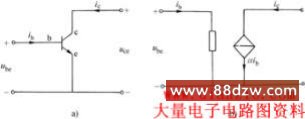

图1-2-11
例1-2-1 图1-2-12所示的电路中,已知独立电压源,, ,,试求为多少?
图1-2-12 例1-2-1附图
解:根据欧姆定律得:
上一页 [1] [2] [3] [4] [5] [6] [7] [8]
