图1-2-4

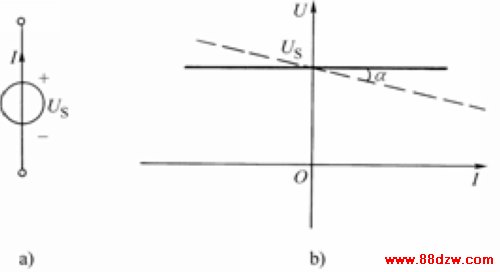

理想电压源为外界提供确定的电压，其电压的大小不随流过电压源的电流的大小变化而变化。理想电压源的伏安特性如图1-2-5中实线所示，是一条平行于I轴、截距为的直线。

图1-2-5

其伏安特性表明：无论流过理想电压源的电流I大小、方向如何，理想电压源两端的电压始终是。

一个实际电压源的伏安特性如图1-2-5中虚线所示。描述虚线的线性方程为：

  （式1-2-15）

式中：

由（式1-2-15）可以画出实际电压源模型，如图1-2-6所示，它由一个理想电压源和一个内电阻串联而成。

图1-2-6

（2）理想电流源

图1-2-7
