五、受控电源元件

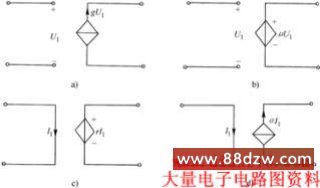

电压源的电压或电流源的电流受电路中其他支路电压或电流控制的电源称为受控源。受控源有两个端口，分为四种类型，即电压控制电流源、电压控制电压源、电流控制电压源和电流控制电流源，如图1-2-10所示，其中g，、r、a为控制系数。在图1-2-10中，受控电流源与控制电压成正比，g是一个比例常数，具有电导的量纲，称为转移电导。在图1-2-10中，受控电压源与控制电压成正比，是一个比例常数，无量纲，称为转移电压比。在图1-2-10中，受控电压源与控制电流成正比，r是一个比例常数，具有电阻的量纲，称为转移电阻。在图1-2-10中，受控电流源与控制电流成正比，a是一个比例常数，无量纲，称为转移电流比。
