示出了理想电流源的两种符号，图为我国教材中常用符号，图为英美教材中的常用符号。

图1-2-7

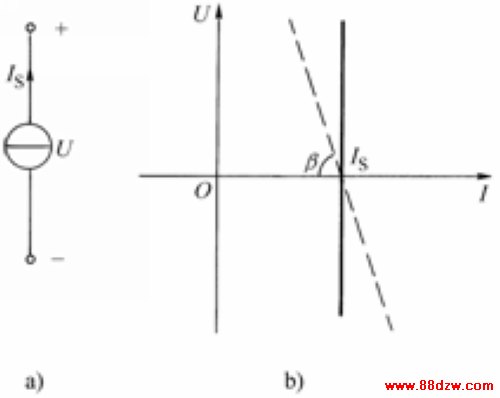

理想电流源为外界提供确定的电流，其电流的大小不随电流源两端的电压的大小变化而变化。理想电流源的伏安特性如图1-2-8中实线所示，是一条平行于U轴、与I轴垂直交于的直线。从图中可看出：无论理想电流源两端的电压是正是负、是大是小，理想电流源输出的电流I始终不变。

图1-2-8

一个实际电流源的伏安特性如图1-2-8中虚线所示。图示虚线方程为：

            （式1-2-16）

图1-2-9

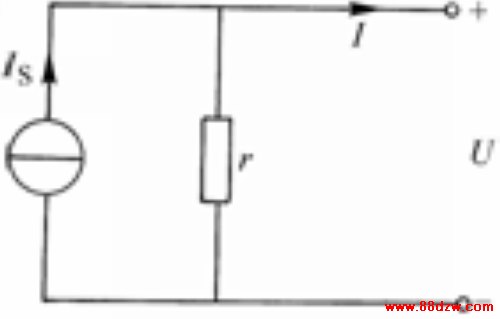

由（式1-2-16）可以画出实际电流源模型，如图1-2-9所示，它由一个理想电流源与一个电阻并联而成。（式1-2-16）中，
