3 应用举例

    有源滤波器可广泛应用于各类电子系统中,它可以根据需要把有用信号挑选出来。下面介绍如何利用在系统可编程模拟器件实现滤波器。一般来说,用三个运算放大器可以实现双二阶滤波器,这里仅讨论低通滤波器的实现方法。低通滤波器的转移函数可表示为:

    H(s)=p/(s 2+ms+n)

    实现该滤波器需用积分器、反相器和有损积分电路。图3是用ispPAC10实现该滤波器的方法。图中,p=-[k11k12]/[(GF1Re)(CF2Re)]

    m=1/(CF1Re)

    n=-[k12k21]/[(GF1Re)(CF2Re)]。

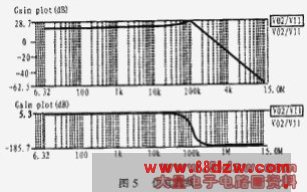

    CF1和CF2是反馈电容,Re是输入运放的等效电阻,其值为250kΩ。图4是在PAC-Designer环境中实现图3所示滤波器的设计实例,k11、k12、k21、k22和反馈电容都赋给相应的值。图5是PAC-Designer软件对设计实例的仿真结果。完成设计和仿真后,就可对PAC器件进行编程。IspPCA器件的编程接口是JTAG测试接口,所需电源为5V。
