摘要：介绍实现单片机与Xilinx公司XC9500系列可编程逻辑器件的读写逻辑功能模块的接口设计，以及Xilinx公司的XC9500系列可编程逻辑器件的开发流程。

关键词：复杂可编程逻辑电路 微处理器 在系统编程 现场可编程门阵列

1 概述

CPLD（复杂可编程逻辑电路）是一种具有丰富的可编程I/O引脚的可编程逻辑器件，具有在系统可编程、使用方便灵活的特点；不但可实现常规的逻辑器件功能，还可实现复杂的时序逻辑功能。把CPLD应用于嵌入式应用系统，同单片机结合起来，更能体现其在系统可编程、使用方便灵活的特点。CPLD同单片机接口，可以作为单片机的一个外设，实现单片机所要求的功能。例如，实现常用的地址译码、锁存器、8255等功能；也可实现加密、解密及扩展串行口等单片机所要求的特殊功能。实现嵌入式应用系统的灵活性，也提高了嵌入式应用系统的性能。

CPLD（复杂可编程逻辑电路）是一种具有丰富的可编程I/O引脚的可编程逻辑器件，具有在系统可编程、使用方便灵活的特点；不但可实现常规的逻辑器件功能，还可实现复杂的时序逻辑功能。把CPLD应用于嵌入式应用系统，同单片机结合起来，更能体现其在系统可编程、使用方便灵活的特点。CPLD同单片机接口，可以作为单片机的一个外设，实现单片机所要求的功能。例如，实现常用的地址译码、锁存器、8255等功能；也可实现加密、解密及扩展串行口等单片机所要求的特殊功能。实现了嵌入式应用系统的灵活性，也提高了嵌入式应用系统的性能。]

2 Xilinx公司的可编程逻辑器件

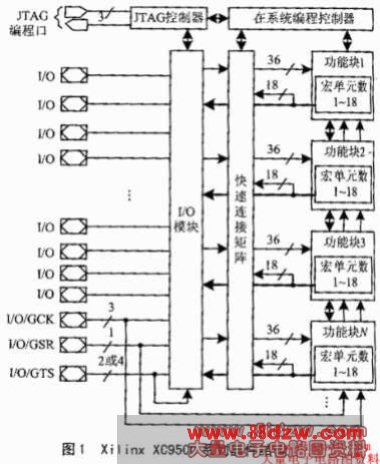

Xilinx公司的XC9500系列可编程逻辑器件是一款高性能、有特点的可编程逻辑器件。它的系统结构如图1所示。从结构上看，它包含三种单元：宏单元、可编程I/O单元和可编程的内部连线。它的主要特点是：

①在所有可编程引脚之间pin-pin延时最短可为5ns；系统的时钟速度可达到100MHz。

②XC9500系列的容量范围为36～288个宏单元

③5V在系统可编程。可以编程10000次。

④具有强大的强脚锁定能力。

⑤每个宏单元都有可编程低功耗模式。

⑥没有用的引脚有编程接地能力。

Xilinx的XC9500系列可编程逻辑器件的主要性能如表1所列。

表1 Xilinx XC9500系列器件

项  目	XC9536	XC9572	XC95108	XC95144	XC95216	XC95288
寄存器/个	36	72	108	144	216	288
可用门数/个	800	1600	2400	3200	4800	6400
宏单元数/个	36	72	108	144	216	288
fPD/ns	5	7.5	7.5	7.5	10	10
tSU/ns	3.5	4.5	4.5	4.5	6.0	6.0
tCO/ns	4.0	4.5	4.5	4.5	6.0	6.0
fCNT/MHz	100	125	125	125	111.1	111.1
fSYSTEM/MHz	100	83.3	83.3	83.3	66.7	66.7
