3 基于移位寄存器的CAM的Verilog HDL实现
硬件描述语言VerilogHDL是一种应用于电路设计的描述语言,具有行为级、寄存器传输级、逻辑门级和开关级等多层次描述。它简单易读,描述与工艺无关,并且得到许多EDA工具的支持。利用Verilog HDL语言进行电路设计可以大大节省设计时间和成本。
本设计以一个数据项字宽为16位、深度为8的CAM为例,进行Verilog HDL设计,并利用Xilinx Virtex系列中XCV1000器件进行综合。综合后的仿真分析表明,该方案是合理可行的。

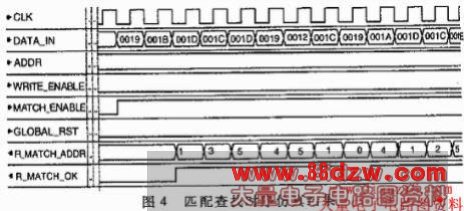

图4为匹配查找的时序仿真结果,CAM中预先放入了0019H,001AH,…,001DH五个数据。CLK为系统时钟,DATA_IN为数据输入,MATCH_ENABLE为读CAM(查找)允许信号,GLOBAL_RST为全局清零信号,R_MATCH_ADDR为匹配地址输出信号,R_MATCH_OK为是否发生匹配信号。从仿真波形可以看出,输入数据经过两个时钟周期,输出匹配信息,包括是否匹配和相匹配的存储数据项的地址。如果不匹配,是否匹配的信号为0,而输出地址线不变。
本方案以移位寄存器设计CAM,在写模式下需要16个时钟周期完成一个数据项的写入;读模式仅需一个时钟周期。它具有速度快、易于重新配置、易于扩展等特点。本方案中的CAM利用Xilinx Virtex系列器件实现,时钟最高频率可达80MHz以上。以本方案为基础,扩展到32位、36位的实用化CAM已运用于网络协处理器的仿真测试中,并取得了较好的效果。
