     除了系数存在量化误差，数字滤波器运算过程中有限字长效应也会造成误差，因此对滤波器中乘法器、加法器及寄存器的数据宽度要也进行合理的设计，以防止产生极限环现象和溢出振荡。

IIR数字滤波器的VHDL描述
    由上一节设计出来的IIR数字滤波器可以进一步用VHDL语言加以描述，通过编译、功能仿真、综合和时序仿真之后就可以在FPGA上实现了。由于采用了级联结构，每一个二阶基本节的VHDL描述都是类似的，只是滤波器的系数有所不同，下面着重讨论二阶基本节的VHDL描述。

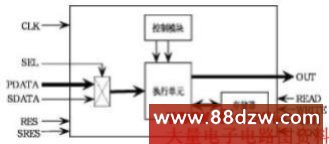

     采用VHDL描述的二阶基本节的顶层结构如图3所示。数据在执行单元内进行处理。执行单元内部包含算术和逻辑单元以及一些寄存器；算术和逻辑单元主要由串行乘法器和累加器组成；存储器包括工作RAM和系数ROM两部分，分别用于存放计算的中间结果和滤波器的系数；存储器和执行单元通过内部总线相连接；控制模块包括程序ROM和程序控制单元，程序ROM中存放有滤波算法的程序，程序控制单元用于解释指令并为数据处理模块产生控制信号。

    此结构既可以接收串行输入的数据，也可以接收并行输入的数据，通过SEL进行设置。外部CPU可以通过READ信号来访问滤波器的计算结果，另外，外部CPU也可以通过地址总线A[3:0]对内部的存储器进行访问，用WRITE信号对滤波器系数进行写操作，这样外部CPU就可以根据自己的需要对滤波器进行配置，灵活地实现各种功能。 各信号的含义如下：

• CLK：系统时钟；
• RES：异步全局复位信号，低有效；
• SDATA：串行输入数据；
• PDATA：并行输入数据；
• SEL：设置输入数据为并行还是串行；
• READ：读信号，低有效；
• WRITE：写信号，低有效；
• SRES：同步复位信号，高有效；
• CLKI：外部CPU时钟；
• A[3:0]：外部CPU访问内部寄存器的地址总线；
• OUT：输出数据。

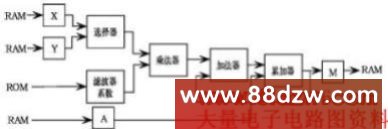

    内部算术与逻辑单元是整个滤波器的核心，它的结构如图4所示。

    计算过程是，X、Y为输入数据，通过选择器进入乘法器，算术与逻辑单元从系数ROM中读取滤波器的系数用以输入数据相乘，相乘的结果与前一步的结果相加进入累加器，累加器读取上一步计算的中间结果A并计算，最后将此步计算的结果M存入到RAM中去。

结语
   本文介绍了一种采用级联结构在FPGA上实现IIR数字滤波器的方法。在实际使用中，可以根据不同精度要求，方便地对该IIR滤波器进行修改以满足不同的指标要求，灵活地组成任意阶不同类型的滤波器。同时，在系统运行中，外部CPU可以灵活修改滤波器系数，改变滤波器的频率响应，满足特定的应用要求。
