　　触发器是构成时序逻辑电路的基本单元，触发器按逻辑功能分为RS触发器、JK触发器、D触发器、T触发 器和T′触发器等多种类型；按其电路结构分为主从型触发器和维持阻塞型触发器等。

　　1．JK触发器

　　（1）JK触发器符号及功能

　　JK触发器有两个稳定状态：一个状态是Q＝1，Q=0，称触发器处于“1”态，也叫置位状态；另一个状态 是Q＝0，Q＝1，称触发器处于“0”态，也叫复位状态。JK触发器具有“置0”、“置1”、保持和翻转功 能，符号如图l所示。

　　反映JK触发器的Qⁿ和Qⁿ、J、K之间的逻辑关系的状态表见表1。状态表中，Qn表示时钟脉冲来到之前触发 器的输出状态，称为现态，Qⁿ⁺¹表示时钟脉冲来到之后的状态，称为次态。

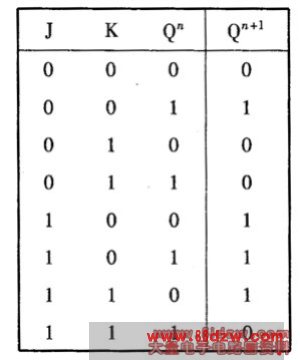

　图l JK触发器符号                                                                                                  表1 JK触发器的状态表

　　JK触发器的特性方程为

　　JK触发器的种类很多，有双JK触发器74LS107，双JK触发器74LS114，741S112，74HC73，74HCT73等，有 下降沿触发的，也有上升沿触发的。图l所示的JK触发器是下降沿触发的。

　　（2）双JK触发器74LS76

　　74LS76是有预置和清零功能的双JK触发器，引脚如图2所示，有16个引脚。功能表见表2，74LS76是下降 沿触发的。

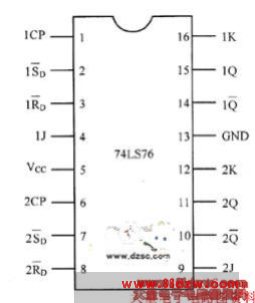

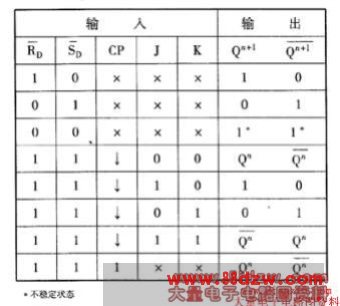

　图2 74LS76引脚图                                                                                                   表2 74LS76的功能表
