海信TLM-2077型液晶电视背光板电路分析

[10-10 20:39:48]   来源:http://www.88dzw.com  电视机电路   阅读:8633

文章摘要: 海信TLM-2077型液晶电视采用6只CCFL灯管作为背光源,其背光板电路如图6.1所示,工作流程如图6.2所示。该背光板电路简捷、性能可靠、维修方便,广泛用于各国产品牌的19~26寸液晶电视之中。 图6.1 图6.2

海信TLM-2077型液晶电视背光板电路分析,标签:电视机电路,电路设计,http://www.88dzw.com

    海信TLM-2077型液晶电视采用6只CCFL灯管作为背光源,其背光板电路如图6.1所示,工作流程如图6.2所示。该背光板电路简捷、性能可靠、维修方便,广泛用于各国产品牌的19~26寸液晶电视之中。

clip_image002[1]

                                                                        图6.1

clip_image004[1]

                                                                            图6.2

clip_image006[1]

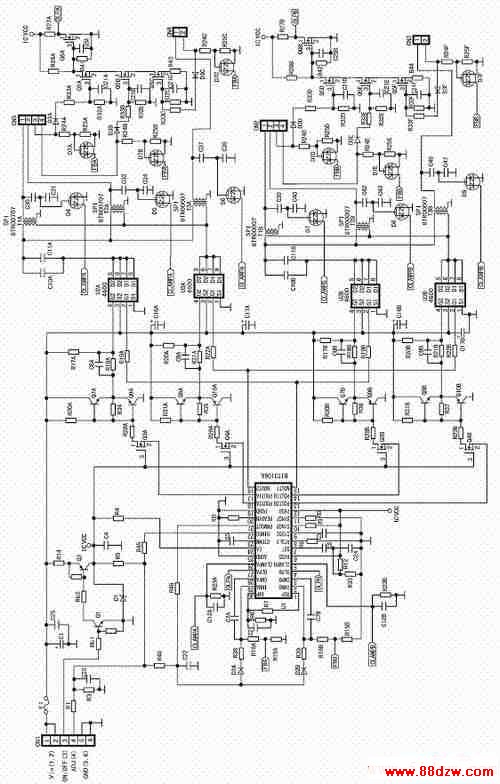

                                                        背光板原理图

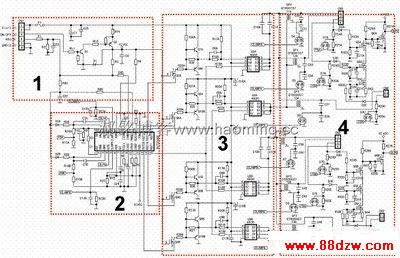

图6.1中虚线框1是电源控制部分,虚线框2是振荡控制集成电路部分,虚线框3是功率放大电路部分,虚线框4是高压输出及取样电路部分。

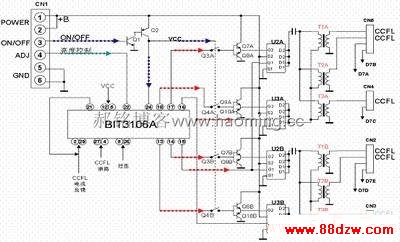

在图6.2所示的简单工作流程框图中,CN1是电源输入及控制信号输入接口。开关电源送来的12V直流电源由CN1的1、2脚进入,主板CPU送来的ON/OFF启动信号经过插口CN1的3脚进入,亮度控制信号经过CN1的4脚进入,CN1的5、6脚是接地脚。

CN1的3脚ON/OFF启动高电平控制Q1、Q2导通,把12V电压经控制稳压后作为集成电路BIT3106A的VCC并启动BIT3106A工作。BIT3106A的13~18脚输出激励振荡信号,驱动由U2A、U3A、U2B、U3B组成的两组全桥功率放大电路。放大后的振荡信号经过升压变压器T1A、T2A、T3A、T1B、T2B、T3B升压后,由高压输出接口CN5、CN4、CN3、CN2输出点亮6只CCFL背光灯管。

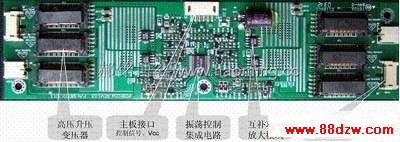

图6.3是背光板的实物图。左边是A通道部分,有3只升压变压器、2只功率放大模块组成的全桥功率放大电路及其它相关元件;右边是B通道部分,有3只升压变压器、2只功率放大模块组成的全桥功率放大电路及其它相关元件。

clip_image002[3]

                                                                          图6.3

6.1振荡控制电路

振荡控制电路采用了一块台湾硕颉公司的双通道、全桥激励输出集成电路BIT3106A。

CN1是主板接口,1、2脚和5、6脚是12V电源输入端,3脚是背光板启动信号ON/OFF输入端,4脚是亮度控制ADJ输入端。
