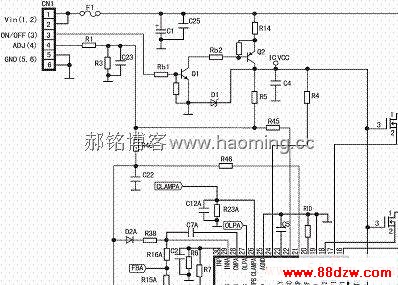

启动控制电路如图6.24所示。CN1的1、2端是供电输入端，由主板开关电源提供的12V稳压供电（由于电流较大，两只脚并联使用）。CN1的3脚是主板CPU送来的ON/OFF启动控制信号,当ON/OFF为高电平时，背光板启动；当ON/OFF为低电平时，背光板停止工作，进入待机状态。

当ON/OFF为高电平时，高电平经由CN1的3脚、Rb1加到Q1（NPN）的基极，Q1导通，Q2（PNP）也导通,12V电压经过R14、Q2及D1稳压后为BIT3106A提供VCC供电。此VCC供电经R4加到BIT3106A的24脚，作为使能（启动）电压，电路开始工作。CN1的1、2脚输入的12V电压直接为全桥功率放大电路供电。VCC还作为功率放大输入“开关”的开启电压，控制Q3A、Q4A、Q3B、Q4B把激励信号引入全桥功率放大电路。

R5是弥补主板CPU送来的亮度控制电压偏差的偏置电阻，当亮度控制电压为最大亮度时，BIT3106A的22脚电压为0.2V；最暗时，约为2V。
