海信TLM-2077型液晶电视背光板电路分析

文章摘要： 图6.16 图6.17在信号处理过程中，除了进行PWM调制处理、保护控制处理外，为了使全桥功率放大电路的工作更加协调，还要对N沟道MOS管的激励信号进重叠加处理，对P沟道MOS管的激励信号进行延迟处理，即对信号脉冲的上升沿及下降沿进行叠加及延时，如图6.18所示。

海信TLM-2077型液晶电视背光板电路分析,标签：电视机电路,电路设计,http://www.88dzw.com

                                                                      图6.16

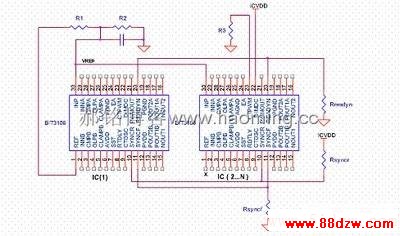

                                                                      图6.17

在信号处理过程中，除了进行PWM调制处理、保护控制处理外，为了使全桥功率放大电路的工作更加协调，还要对N沟道MOS管的激励信号进重叠加处理，对P沟道MOS管的激励信号进行延迟处理，即对信号脉冲的上升沿及下降沿进行叠加及延时，如图6.18所示。

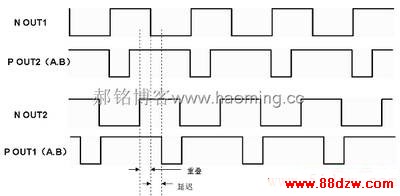

                                                                      图6.18

6.6.2亮度控制原理

BIT3106A的亮度控制方式是直流控制方式，主板经接口CN1的4脚将0.2~2V的变化电压送到BIT3106A的22脚进行亮度控制：0.2V时最亮，2V时最暗。亮度控制也与CCFL灯管的电流取样有关：当某些原因（如环境温度的上升或下降）引起灯管电流变化而导致亮度变化时，这个变化的取样电压（FB）也馈入此亮度控制电路，自动改变PWM信号的宽度，最终达到自动亮度控制的目的。

6.6.3 亮度控制流程

亮度控制流程如图6.19所示，直流亮度控制电压经CN1的4脚及BIT3106A的22脚进入A/D变换电路，A/D变换电路把输入的直流电压的高低变化；变化成相应占空比变化的PWM信号，这个PWM信号由BIT3106A的21脚输出，经R46、C22组成的积分电路转化成具有不同直流分量的锯齿波（PWM信号的占空比对应于锯齿波的直流分量）。此锯齿波进入由D1A、D2B、R38、R39、R16A、R16B组成的混合电路，和CCFL电流取样来的FB信号叠加，结果是FB信号又改变了锯齿波的直流分量。混合后的信号再经过BIT3106A的29脚（INNA）、2脚（INNB）进入BIT3106A内部的误差放大器（实际是一个A/D变换电路，30脚INP输入的是A/D变换的基准电压），最后输出既包含有亮度控制又有FB自动稳定亮度的PWM亮度控制信号，送往调制器，对振荡器产生的振荡信号进行调制。

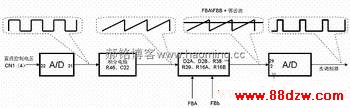

                                                                        图6.19

6.6.4 PWM信号占空比和锯齿波直流分量的关系

当PWM信号的占空比是0.5（1︰1）时，经过积分电路产生的对应锯齿波的零轴线正好在锯齿波幅度50%的位置，即锯齿波直流分量为0。如图6.20所示，上边是占空比为1︰1的PWM信号，对应锯齿波（下边）的零轴线正好在锯齿波幅度的中间位置。由上下对应的虚线可以看出，锯齿波正、负半周的幅度、时间都相等。
